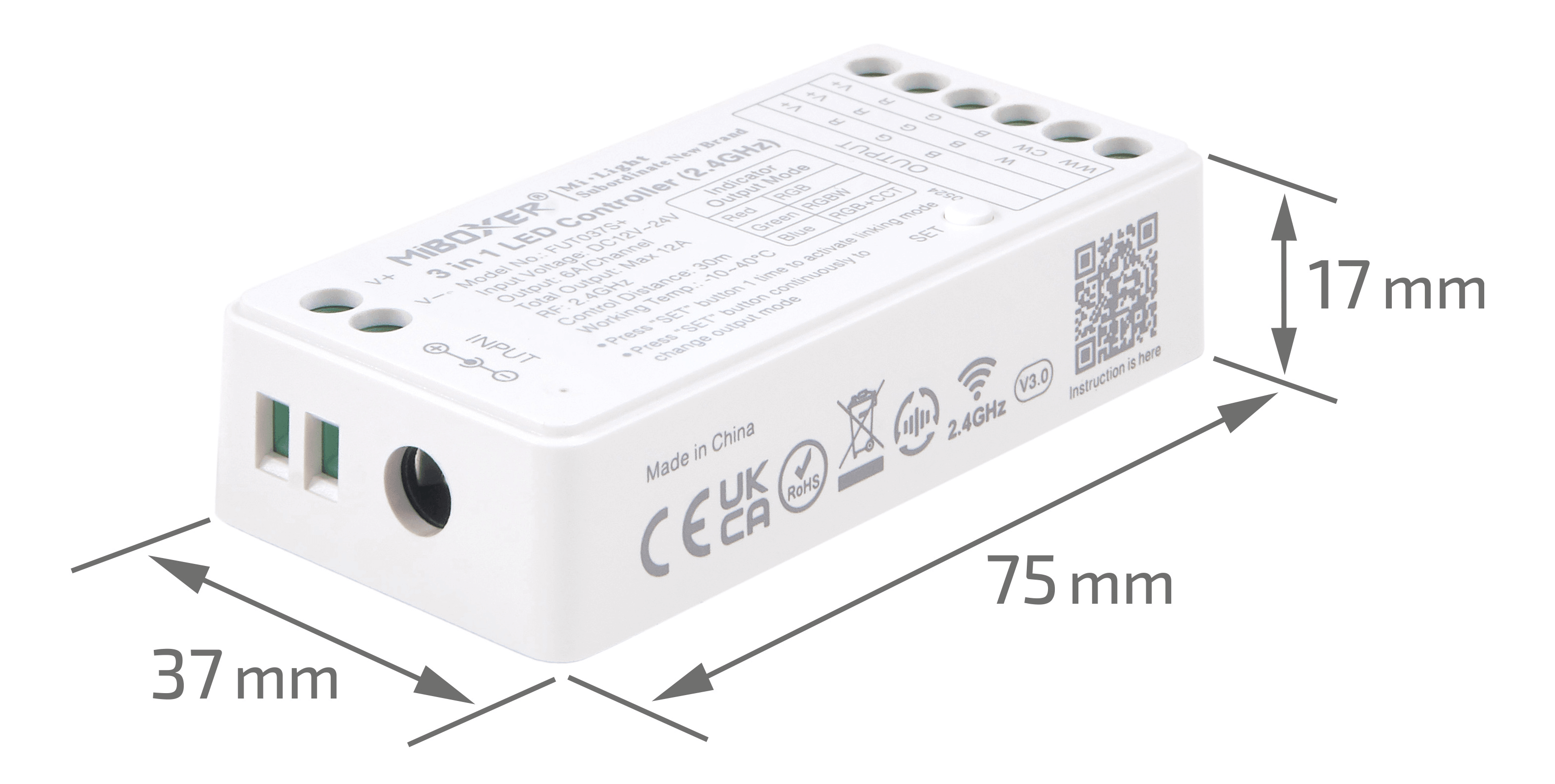

Mi-Light MiBoxer FUT037S+ kontroler LED 3w1 RGB, RGBW, RGB+CCT 2.4 GHz 12-24V 12A do pilotów strefowych

Co otrzymasz?

• Kontroler Mi-Light MiBoxer FUT037S+ 2.4 GHz 3w1 do taśm LED RGB, RGBW i RGB+CCT - 1 szt.
• Pilot, zasilacz i taśma LED nie wchodzą w skład zestawu - dobierz je według tabeli poniżej
• Do sterowania FUT037S+ potrzebny jest pilot 2.4 GHz (np. FUT092, FUT096, B4) lub bramka WiFi 2.4 GHz do aplikacji

Zasada działania

• FUT037S+ odbiera sygnał radiowy 2.4 GHz z pilota (lub z bramki WiFi i aplikacji w telefonie) i zamienia go na sygnał PWM dla kanałów taśmy; jeden kontroler obsługuje taśmy RGB, RGBW i RGB+CCT
• Tryb wyjścia ustawiasz, naciskając wielokrotnie przycisk SET na obudowie - kolor diody wskazuje tryb: czerwony = RGB, zielony = RGBW, niebieski = RGB+CCT (wybór zapisuje się po 3 sekundach bez operacji); jasność, nasycenie i temperatura barwowa regulowane są płynnie, bez migotania
• Jeden pilot może sterować dowolną liczbą kontrolerów, a do jednego kontrolera można sparować kilka pilotów (wg instrukcji pilotów 4-strefowych do 4)
• W pilotach 4-strefowych kontroler przypisujesz do wybranej strefy (1-4) i sterujesz każdą strefą osobno albo wszystkimi naraz

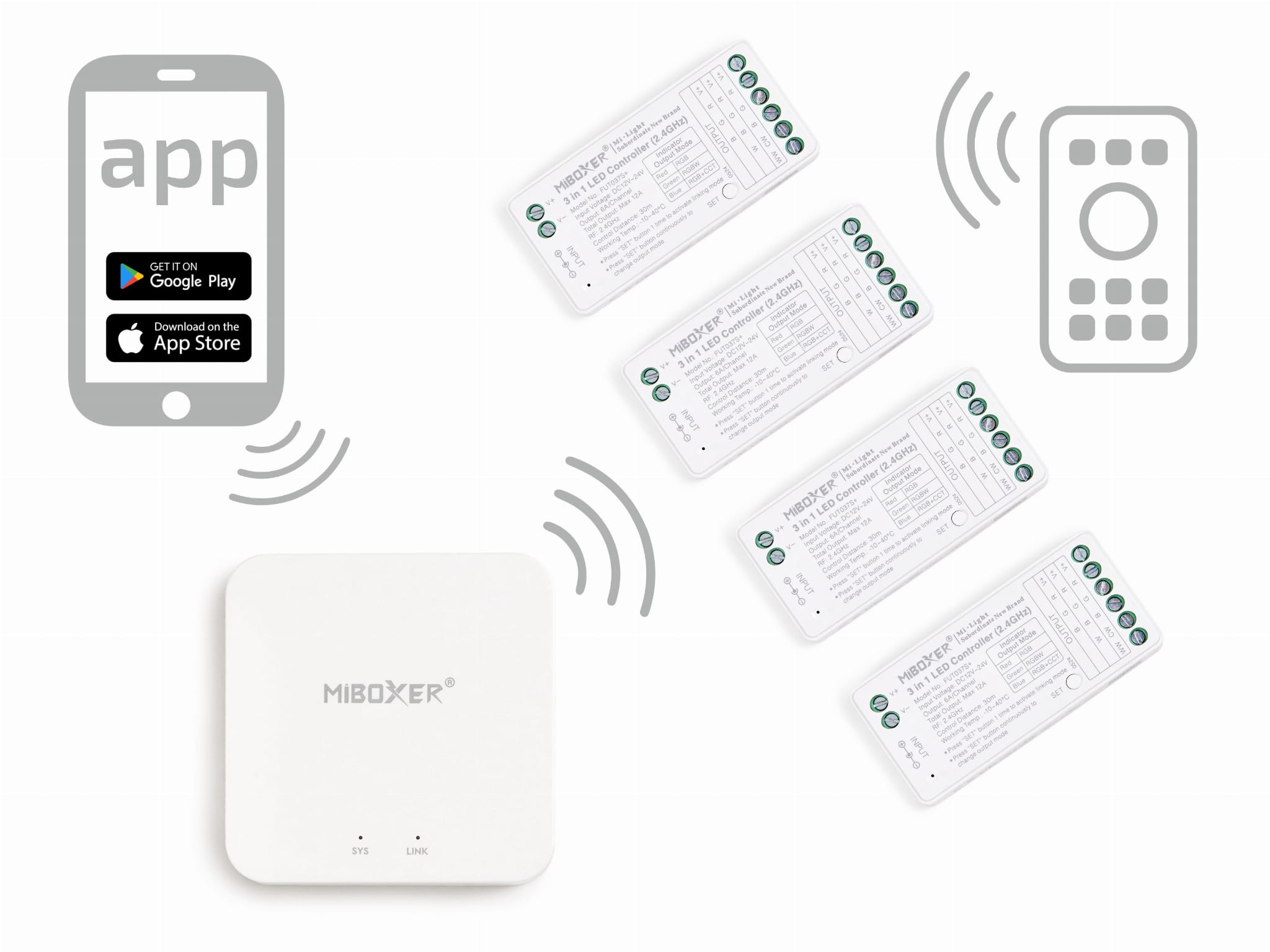

• Kontroler przekazuje sygnał dalej do kolejnych kontrolerów w promieniu 30 [m] i synchronizuje tryby dynamiczne, dzięki czemu kilka taśm świeci w identycznym rytmie

Najważniejsze cechy i zalety

• 18 wbudowanych trybów dynamicznych w dwóch tabelach, wybieranych pilotem
• Zasięg sterowania do 30 [m] i automatyczne przekazywanie sygnału między kontrolerami
• Sterowanie DMX512 dostępne tylko w trybie RGB+CCT i wymaga osobnego nadajnika DMX512 LED
• Sterowanie smartfonem i głosem (Alexa, Google) po dodaniu bramki 2.4 GHz

Sterowanie pilotem radiowym 2.4 GHz (zasięg do 30 [m])

16 milionów kolorów do wyboru

Regulacja nasycenia - dopasowanie oświetlenia do różnych potrzeb

Kanał bieli (W) lub temperatura barwowa (CCT) w jednym kontrolerze

Regulacja jasności, płynne przejścia bez migotania

Montaż i podłączenie

• Odłącz zasilanie od kontrolera i taśmy
• Dopasuj moc zasilacza do taśmy z zapasem 20-30%: maksymalnie 144 [W] przy 12 [V] lub 288 [W] przy 24 [V]

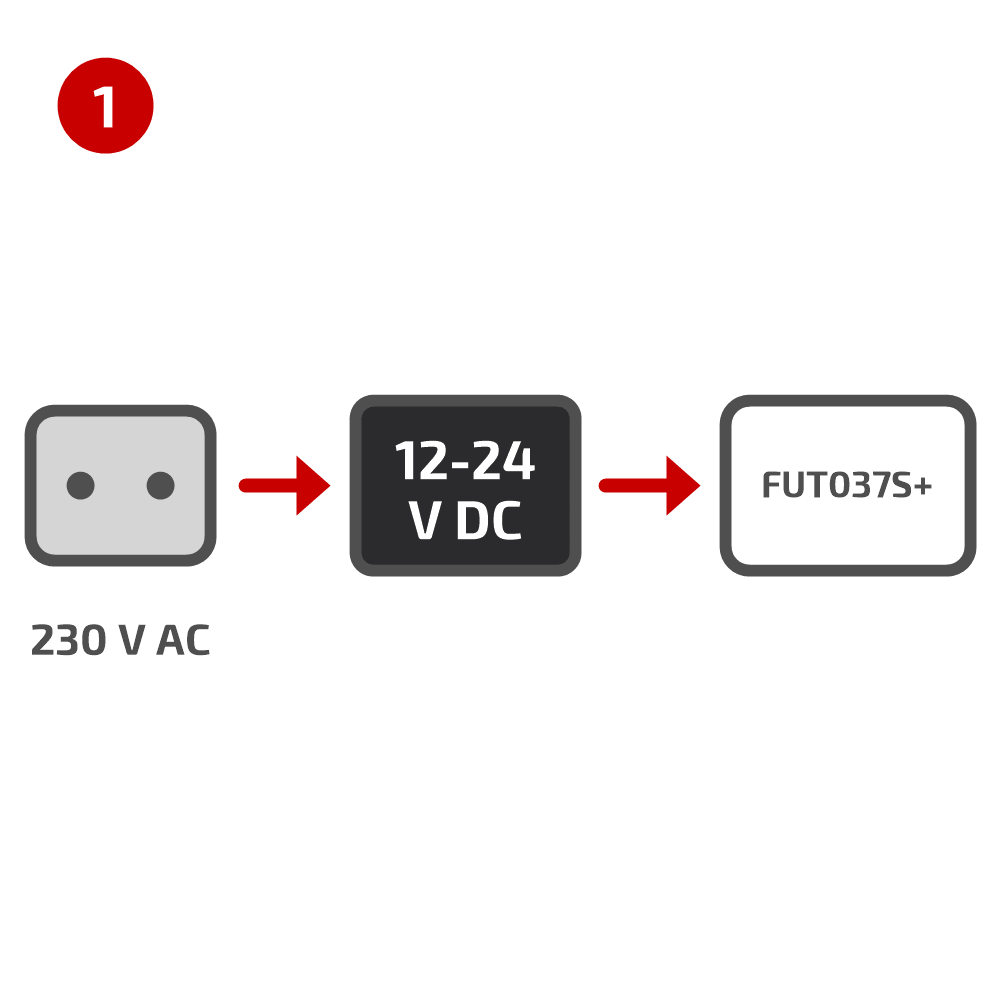

1. Podłącz zasilacz stabilizowany 12-24 [V] DC o napięciu zgodnym z taśmą do zacisków V+ i V- (lub do gniazda DC); nie przekraczaj 6 [A] na kanał i 12 [A] łącznie
2. Podłącz taśmę LED do wyjść kontrolera zgodnie z oznaczeniami na obudowie: V+ (wspólny plus) oraz kanały zależne od trybu - RGB: R, G, B; RGBW: R, G, B, W; RGB+CCT: R, G, B, CW, WW. Kontroler ma wyjście ze wspólną anodą
3. Włącz zasilanie, ustaw tryb wyjścia przyciskiem SET i sparuj kontroler z pilotem (instrukcja poniżej)

Parowanie z pilotem krok po kroku

1. Wyłącz zasilanie kontrolera i odczekaj 10 sekund

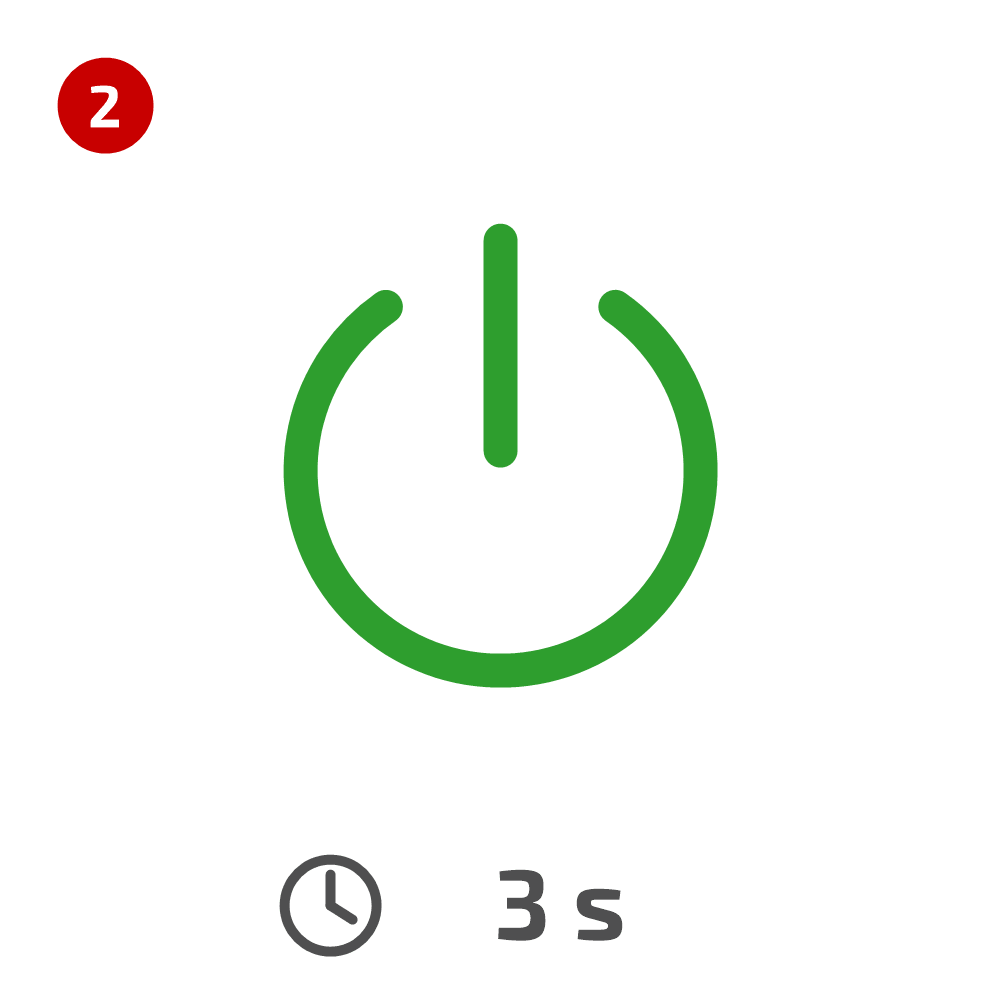

2. Włącz zasilanie kontrolera ponownie - od tej chwili masz 3 sekundy na kolejny krok. Zamiast wyłączania zasilania możesz raz nacisnąć przycisk SET na obudowie
3. W ciągu 3 sekund od włączenia krótko naciśnij 3 razy przycisk ON (oznaczony „I”) na pilocie; w pilotach strefowych wybierz najpierw strefę 1-4 i naciśnij jej przycisk ON

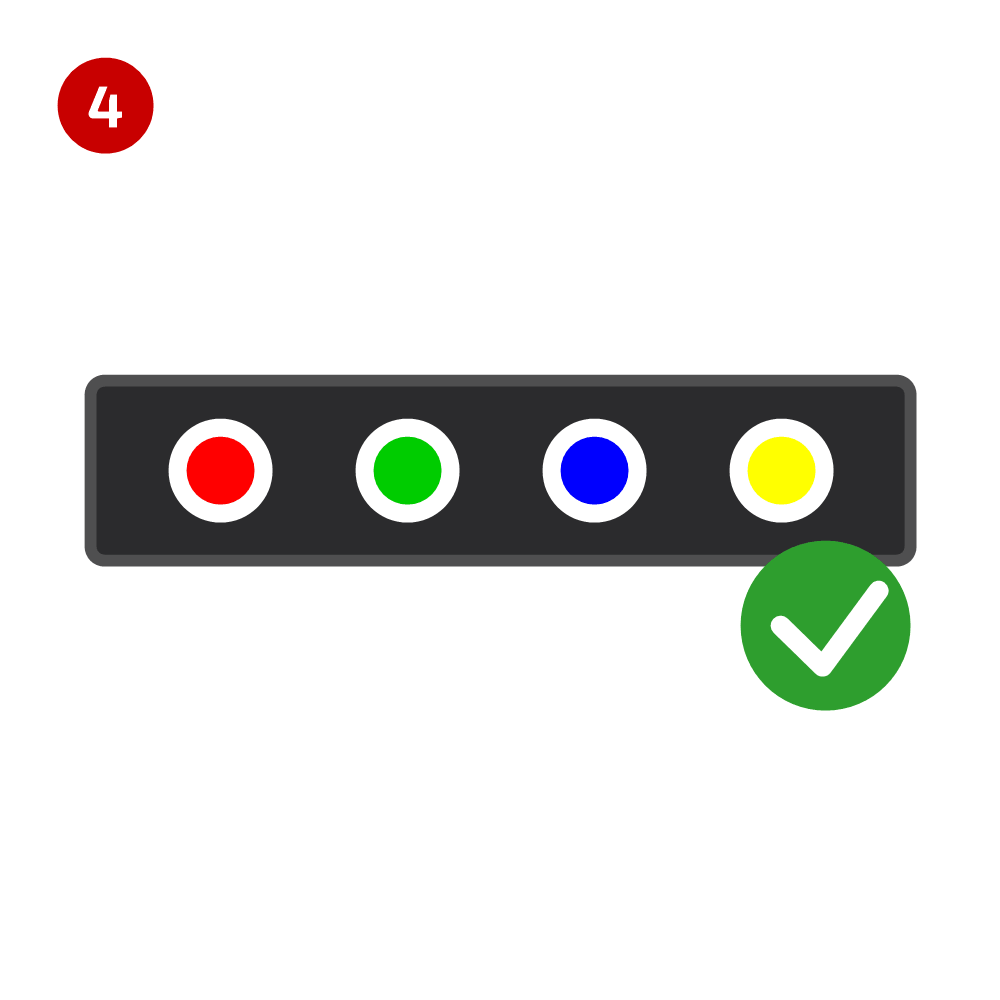

4. Poprawne sparowanie potwierdza 3-krotne powolne mignięcie podłączonej taśmy; jeśli taśma nie mignie, powtórz kroki

Uwaga:

• Odparowanie: po 10 sekundach od włączenia zasilania naciśnij 5 razy przycisk ON w ciągu 3 sekund; szybkie 10-krotne mignięcie oznacza odłączenie od pilota
• Kontroler już sparowany z danym pilotem nie połączy się ponownie - najpierw wykonaj odparowanie

Z czym współpracuje FUT037S+?

Zdjęcie	Pilot	Typ	Uwagi
	FUT092	Pilot RGB+CCT	4 strefy, dotykowy pierścień koloru; dostępny w naszej ofercie
	FUT092B	Pilot RGB+CCT	4 strefy, dotykowy pierścień koloru; dostępny w naszej ofercie
	FUT096	Pilot RGBW	4 strefy, dotykowy; dostępny w naszej ofercie
	B4	Panel ścienny RGB+CCT	4 strefy; dostępny w naszej ofercie
	B4-B	Panel ścienny RGB+CCT	4 strefy; dostępny w naszej ofercie
	S2-W	Pilot Rainbow RGB+CCT	Dostępny w naszej ofercie
	S2-B	Pilot Rainbow RGB+CCT	Dostępny w naszej ofercie
	Inne wg producenta	FUT100, FUT089, FUT089S, FUT088, B8, B0 / B0-B, B3 / B3-B, T3, T4, FUT095	Dostępne na zamówienie

Smartfon i głos

Wymagana bramka	Bramka WiFi 2.4 GHz (w naszej ofercie: Mi-Light WIFI-4S)
Aplikacja	Zależna od bramki (Tuya Smart lub MiBoxer)
Głos	Alexa i Google Assistant przez bramkę
Zasięg pilota	Do 30 [m]

Jaki kontroler do jakiej taśmy

Dane techniczne

Bezpieczeństwo i użytkowanie

• Sprawdź, czy napięcie zasilacza jest zgodne z napięciem taśmy oraz czy poprawnie podłączono plus (V+) i kanały wybranego trybu - błędne podłączenie uszkodzi taśmę
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu
• Kontroler nie jest wodoszczelny - montuj go wewnątrz pomieszczeń, w suchym miejscu
• Nie montuj kontrolera w metalowej obudowie ani w pobliżu silnych pól elektromagnetycznych - zmniejszy to zasięg pilota
• Montaż w instalacji 230 [V] powinna wykonać osoba z uprawnieniami elektrycznymi; niefachowo nie demontuj obudowy
