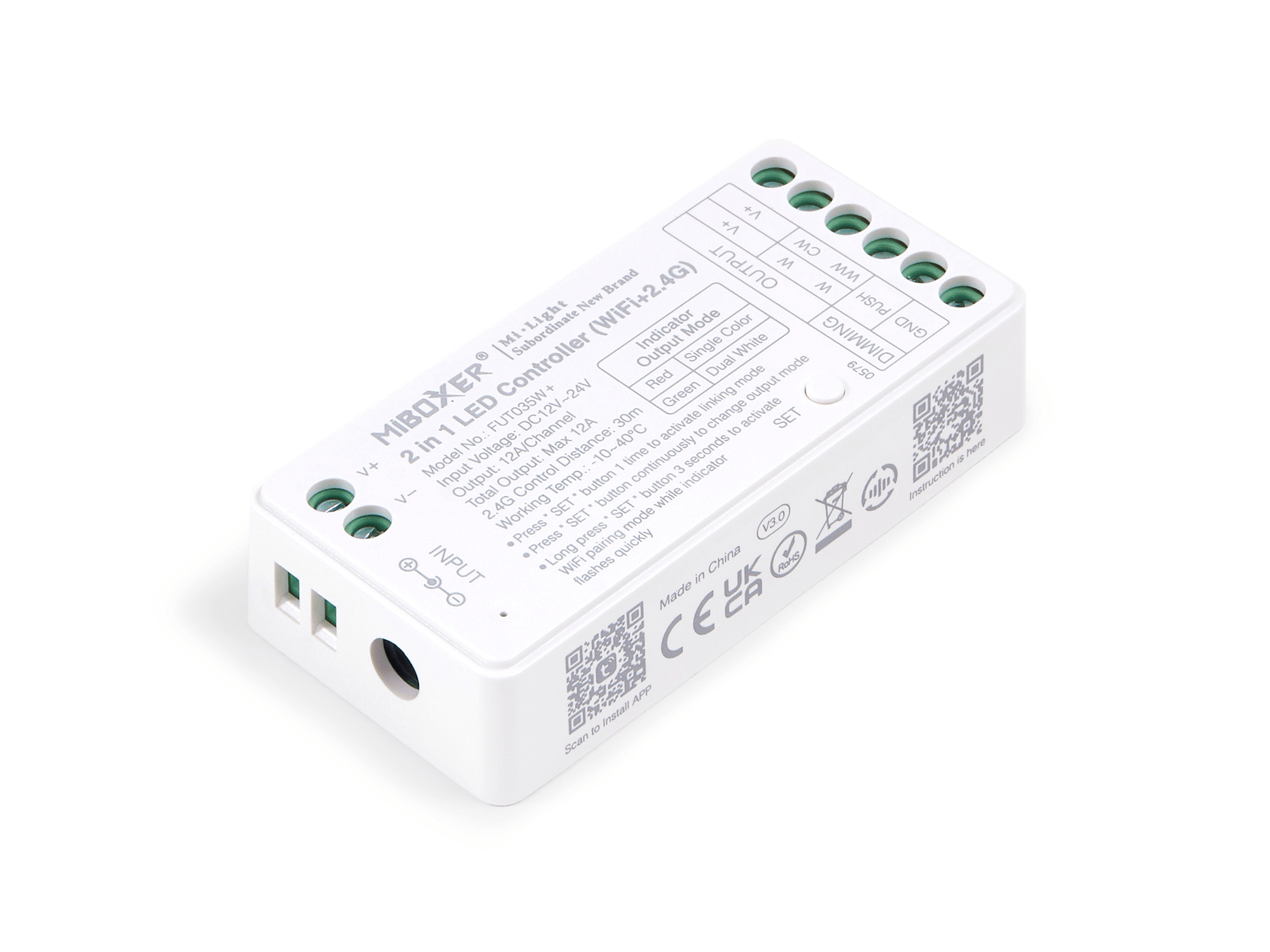

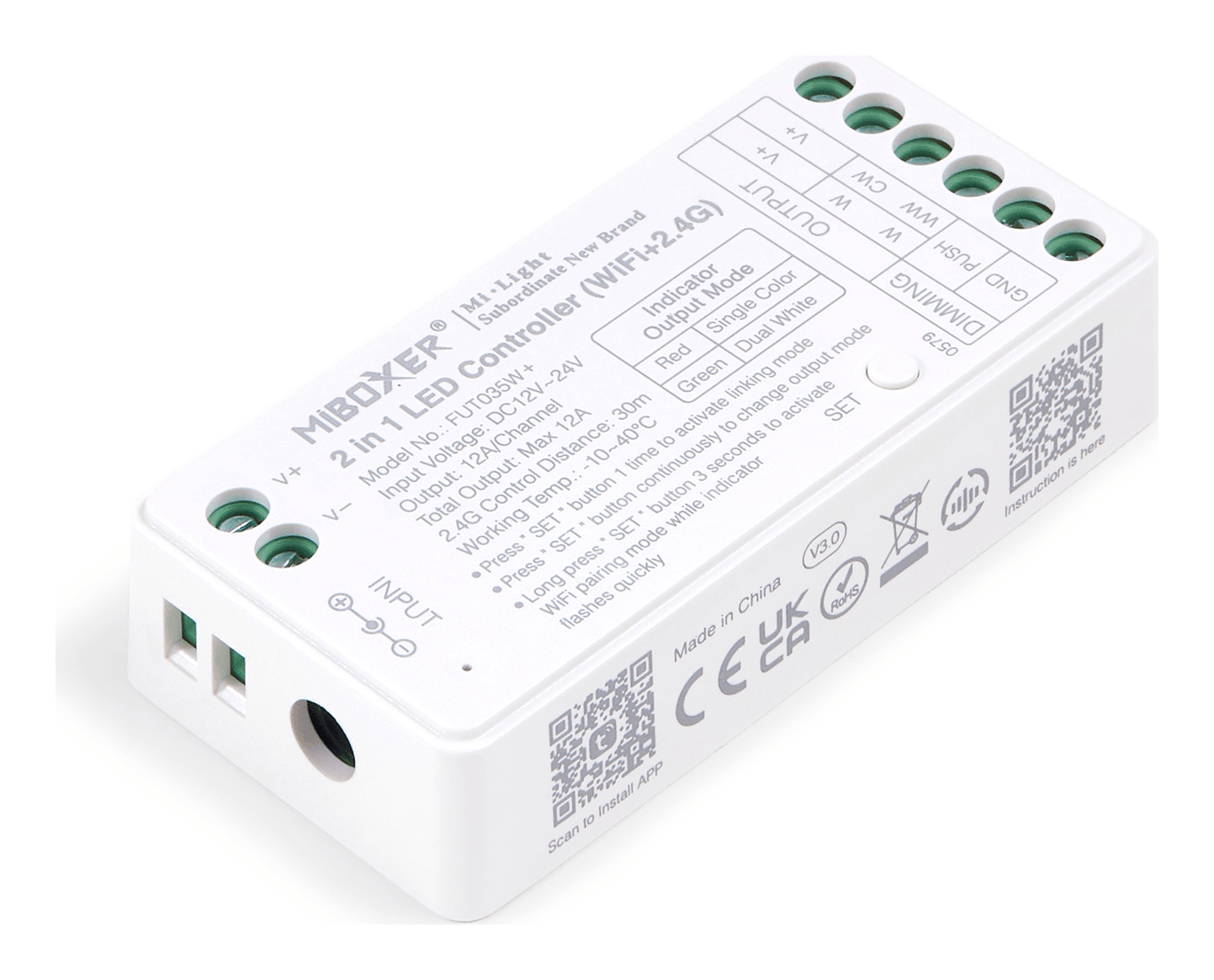

Mi-Light MiBoxer FUT035W+ kontroler LED WiFi 2w1 jednokolorowy i CCT 2.4 GHz 12-24V 12A

Co otrzymasz?

• Kontroler Mi-Light MiBoxer FUT035W+ WiFi + 2.4 GHz 2w1 do taśm LED jednokolorowych i CCT - 1 szt.
• Pilot, zasilacz i taśma LED nie wchodzą w skład zestawu - dobierz je według tabel poniżej
• Do sterowania wystarczy smartfon z aplikacją Tuya Smart (WiFi 2.4 GHz) lub pilot 2.4 GHz - bramka nie jest potrzebna

Zasada działania

• FUT035W+ odbiera sygnał z pilota 2.4 GHz oraz z aplikacji Tuya Smart (przez WiFi i Bluetooth, bez bramki) i zamienia go na sygnał PWM dla kanałów taśmy; jeden kontroler obsługuje taśmy jednokolorowe oraz taśmy CCT z dwiema bielami (ciepłą i zimną)

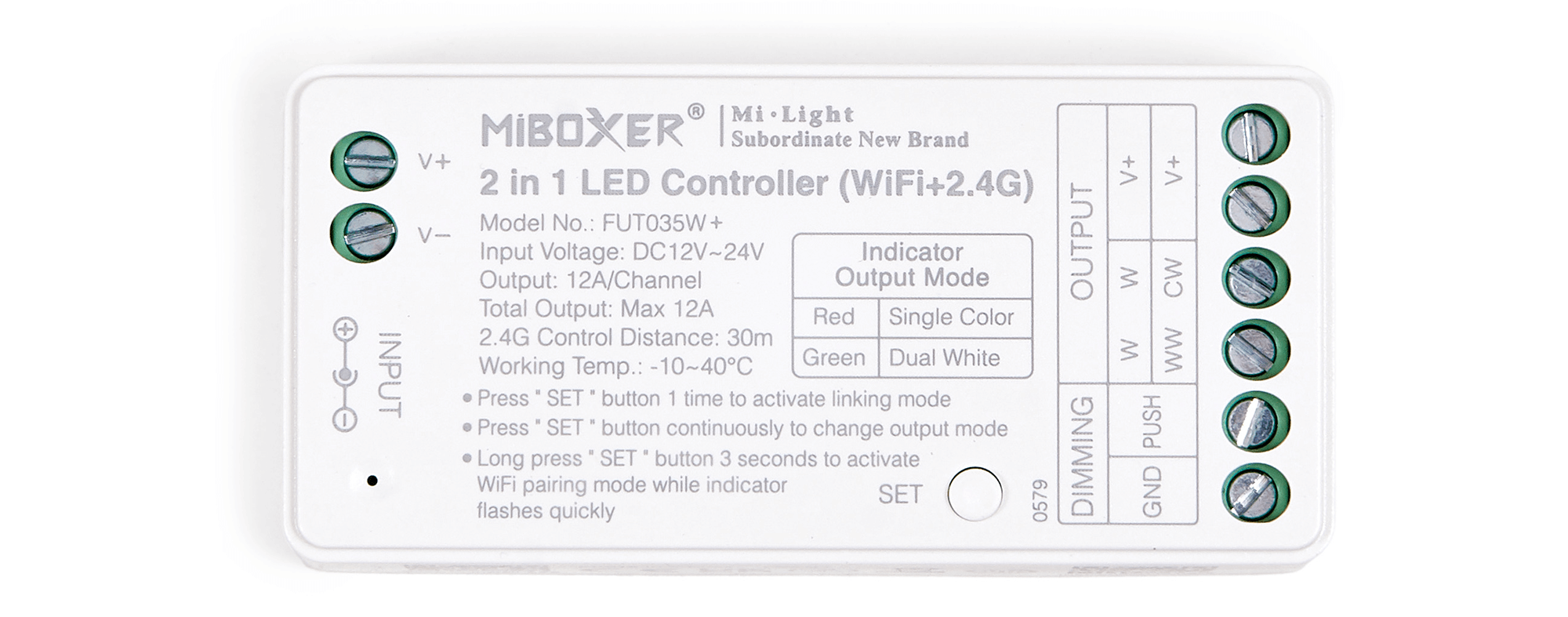

• Tryb wyjścia ustawiasz, naciskając wielokrotnie przycisk SET na obudowie - kolor diody wskazuje tryb: czerwony = jednokolorowy, zielony = podwójny biały (CCT); wybór zapisuje się po 3 sekundach bez operacji
• Jasność i temperatura barwowa są regulowane płynnie, bez migotania; do wejścia PUSH można podłączyć zwykły przełącznik dzwonkowy (krótkie naciśnięcie włącza i wyłącza światło, długie zmienia jasność)
• Jeden pilot może sterować dowolną liczbą kontrolerów, a w pilotach strefowych kontroler przypisujesz do wybranej strefy i sterujesz każdą strefą osobno albo wszystkimi naraz

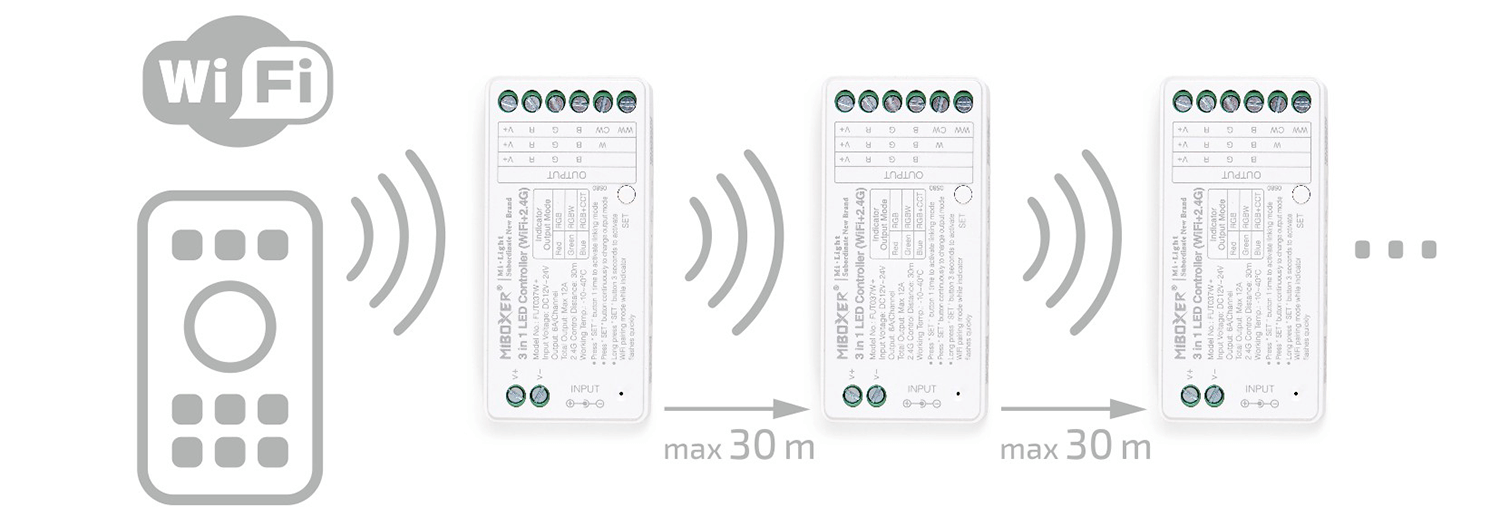

• Kontroler przekazuje sygnał z pilota dalej do kolejnych kontrolerów w promieniu 30 [m], dzięki czemu zasięg instalacji praktycznie nie jest ograniczony

Najważniejsze cechy i zalety

• Sterowanie taśmami jednokolorowymi i taśmami CCT (ciepła + zimna biel)
• Ściemnianie PUSH - zwykły przełącznik dzwonkowy podłączony do wejścia PUSH
• Przełączana częstotliwość PWM: 250 [Hz] lub 16 [kHz]
• Tryb "Nie przeszkadzać" zapobiega samoczynnemu włączeniu światła po powrocie zasilania

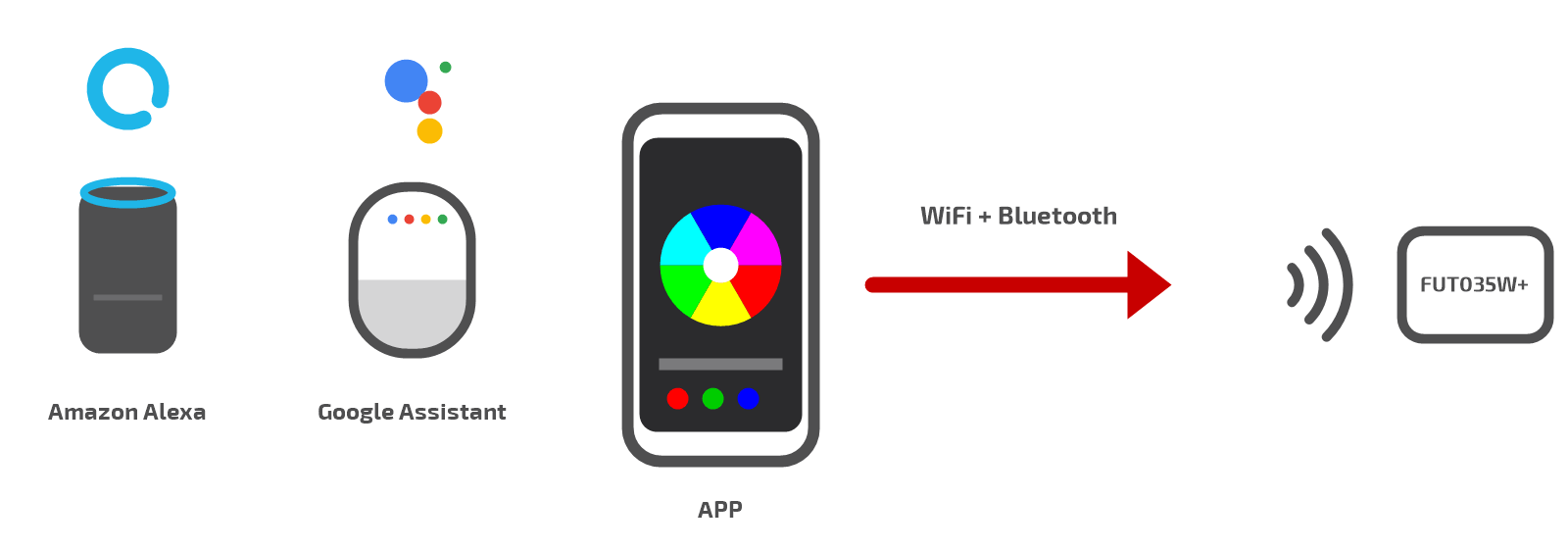

• Sterowanie smartfonem przez WiFi (bez bramki) oraz głosem - Alexa i Google Home
• Aplikacja Tuya Smart: harmonogramy, sceny, grupy, rytm muzyki, plan zasypiania i budzenia, biorytm, udostępnianie domownikom

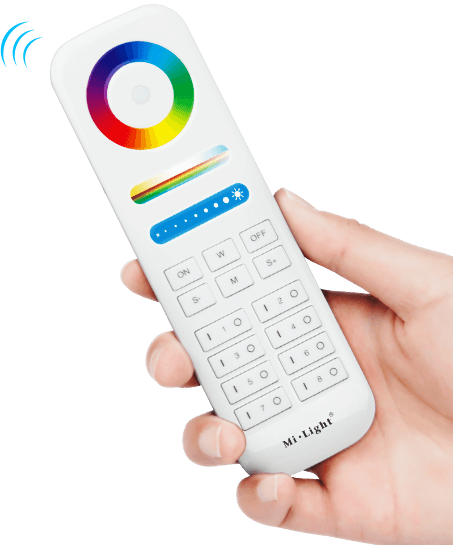

Sterowanie pilotem radiowym 2.4 GHz (zasięg do 30 [m])

Regulacja jasności i temperatury barwowej bez migotania

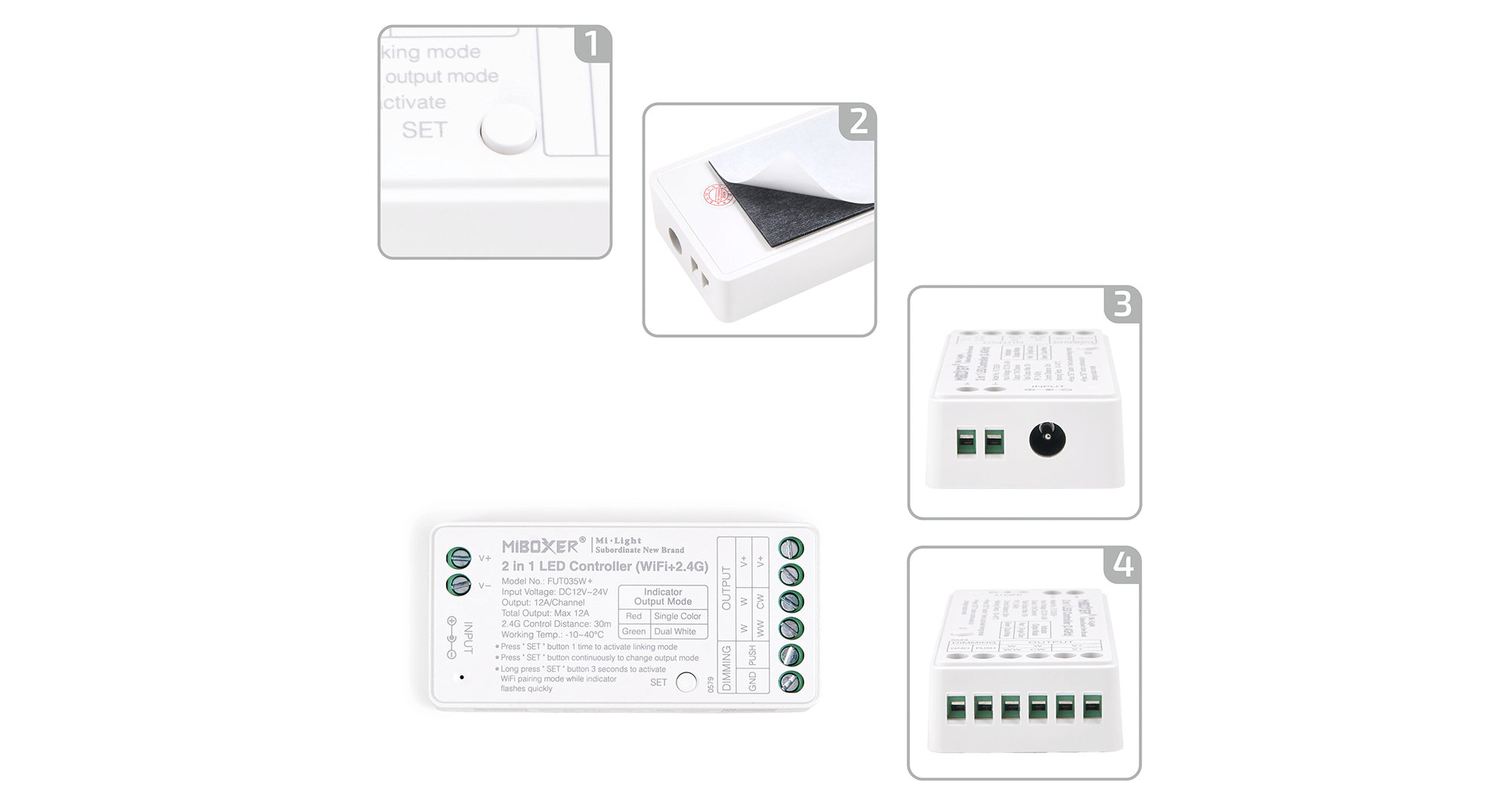

Montaż i podłączenie

• Odłącz zasilanie od kontrolera i taśmy
• Dopasuj moc zasilacza do taśmy z zapasem 20-30%: maksymalnie 144 [W] przy 12 [V] lub 288 [W] przy 24 [V]

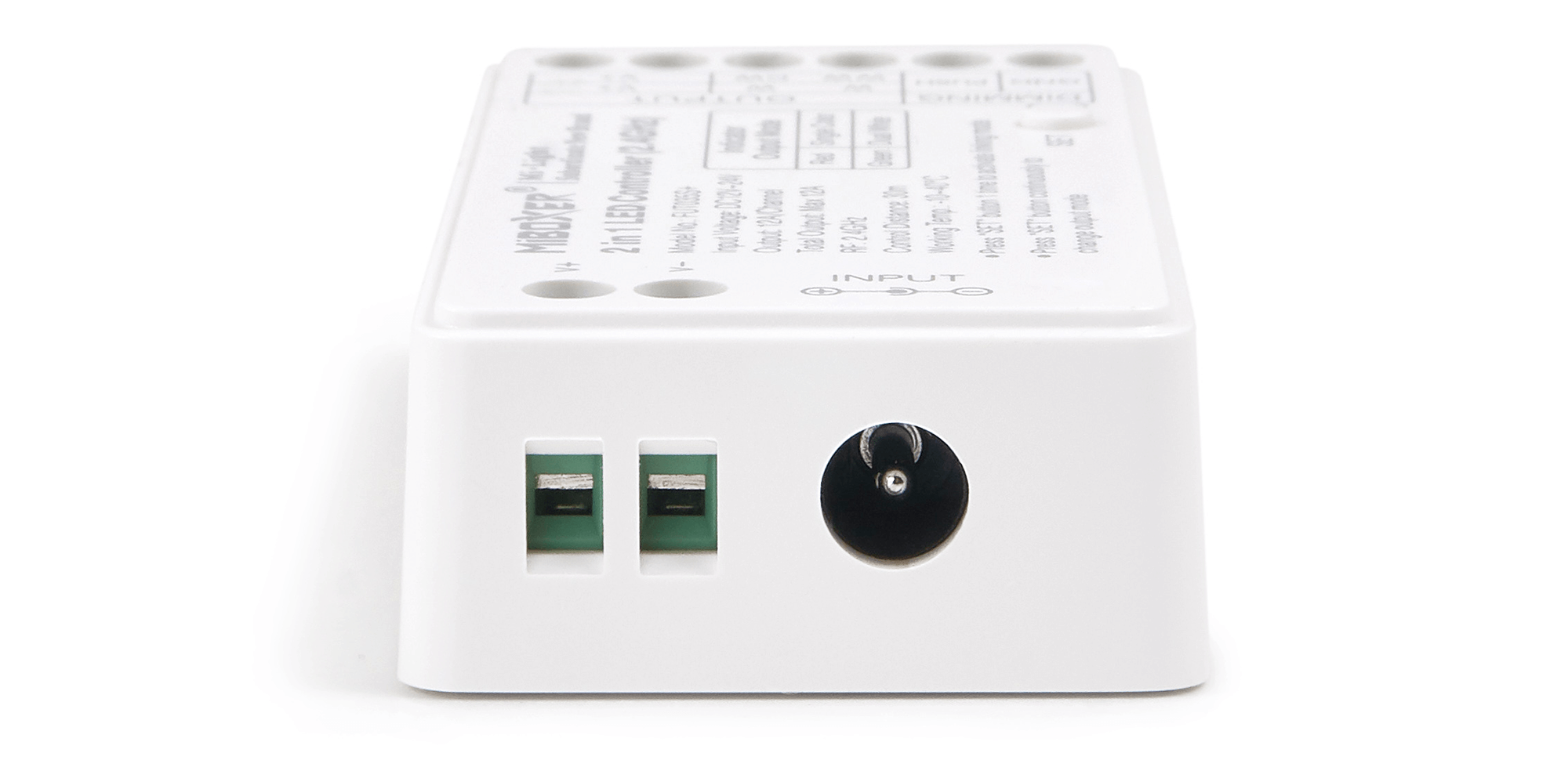

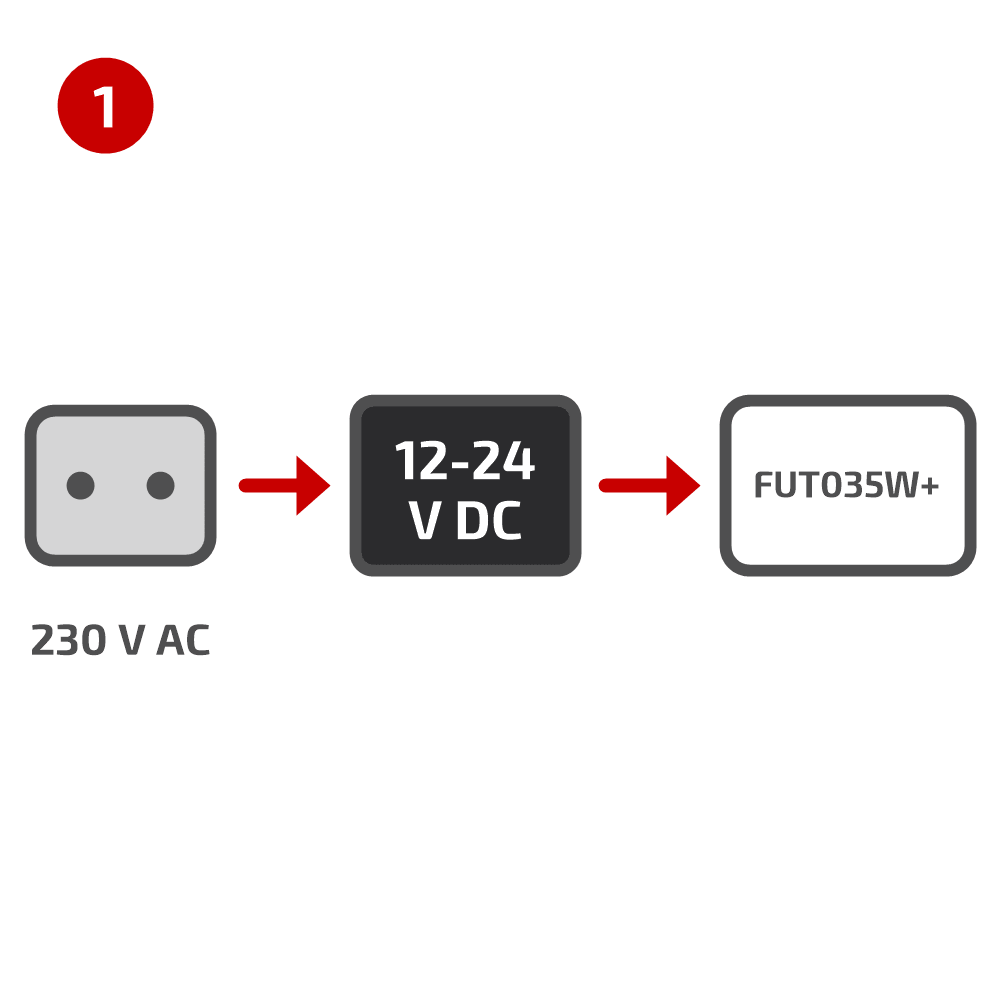

1. Podłącz zasilacz stabilizowany 12-24 [V] DC o napięciu zgodnym z taśmą do zacisków V+ i V- (lub do gniazda DC); nie przekraczaj 12 [A] na kanał i 12 [A] łącznie

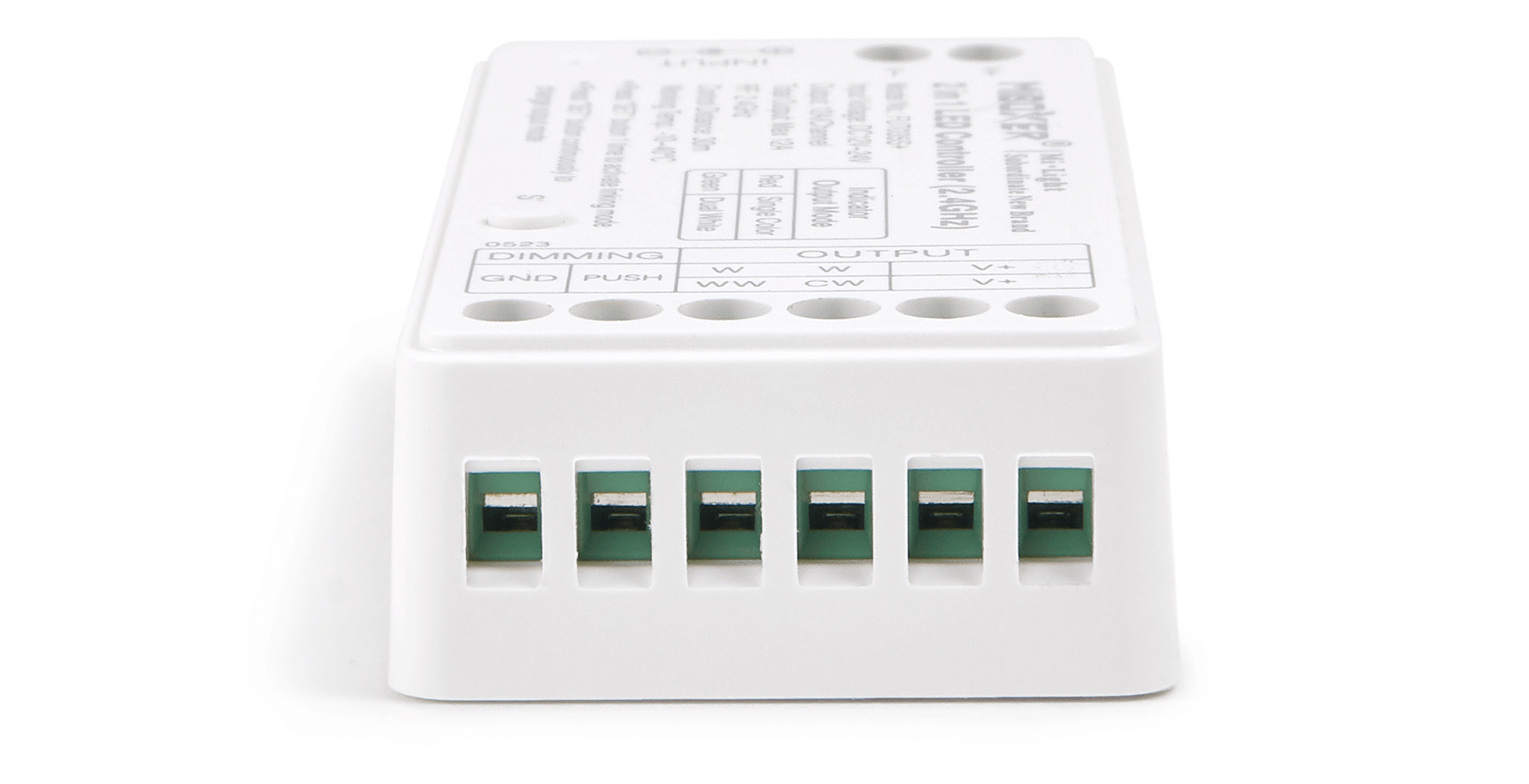

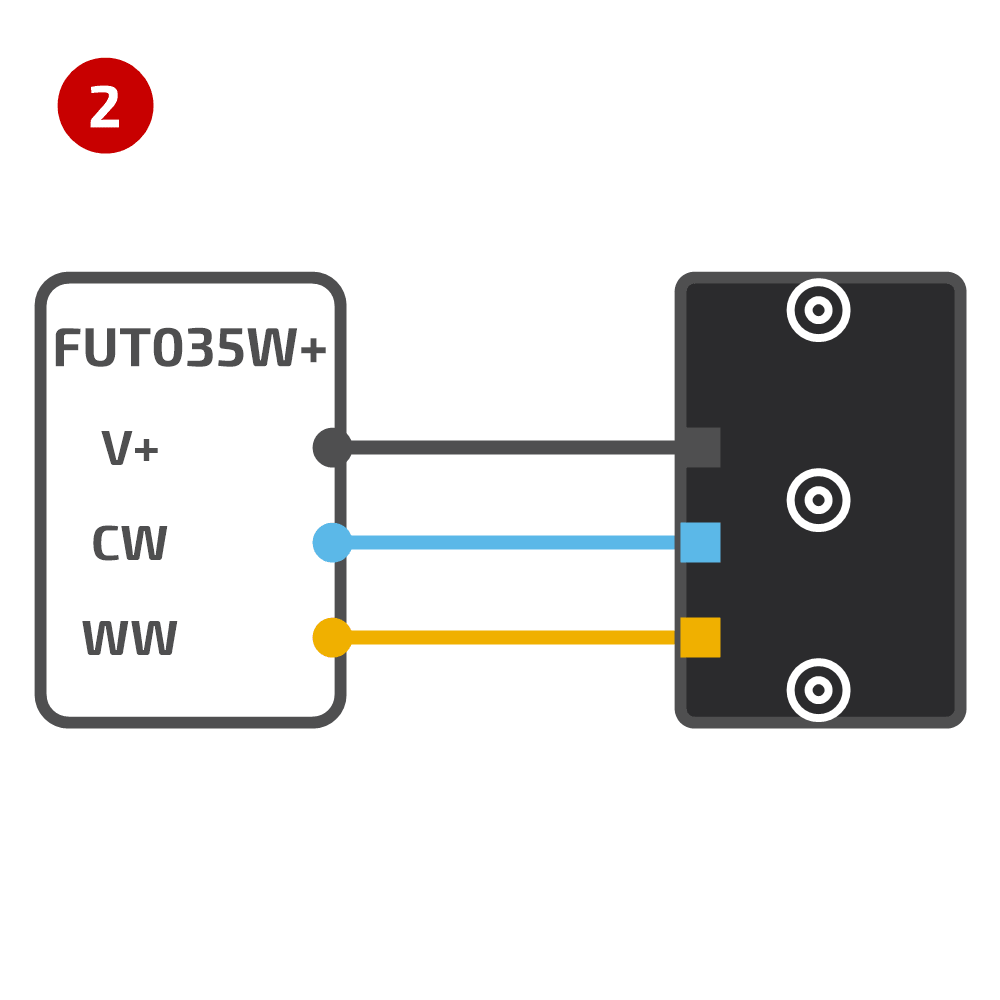

2. Podłącz taśmę LED do wyjść kontrolera zgodnie z oznaczeniami na obudowie: V+ (wspólny plus) oraz kanały zależne od trybu - jednokolorowy: W; podwójny biały (CCT): CW (zimna) i WW (ciepła). Kontroler ma wyjście ze wspólną anodą

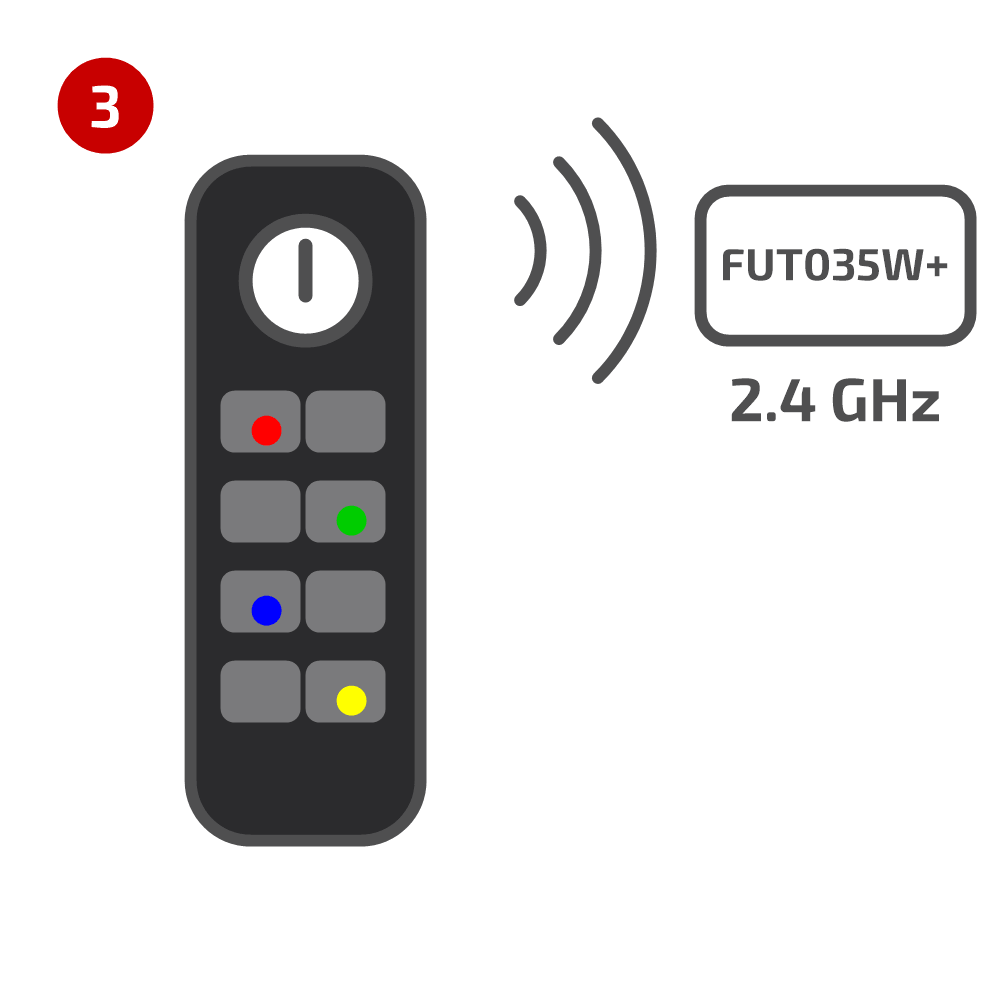

3. Włącz zasilanie, ustaw tryb wyjścia przyciskiem SET i sparuj kontroler z pilotem (instrukcja poniżej)

Parowanie z pilotem krok po kroku

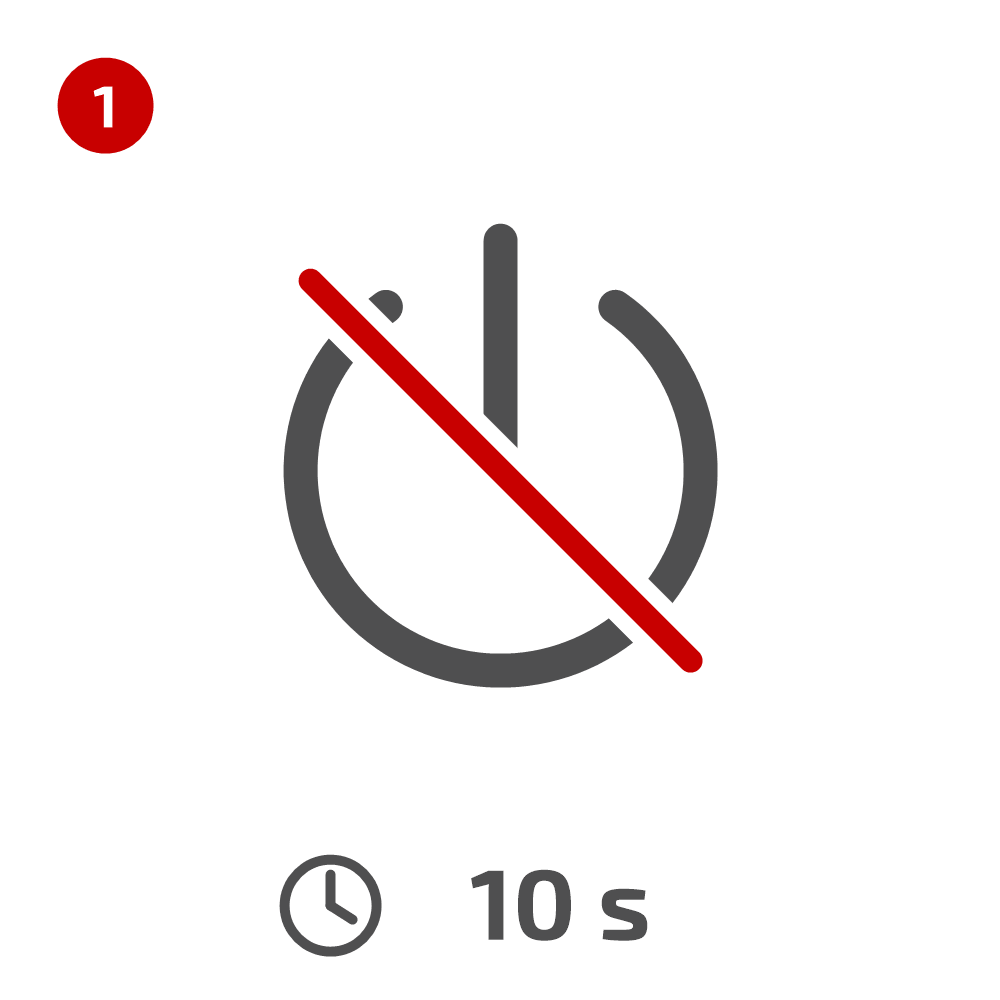

1. Wyłącz zasilanie kontrolera i odczekaj 10 sekund

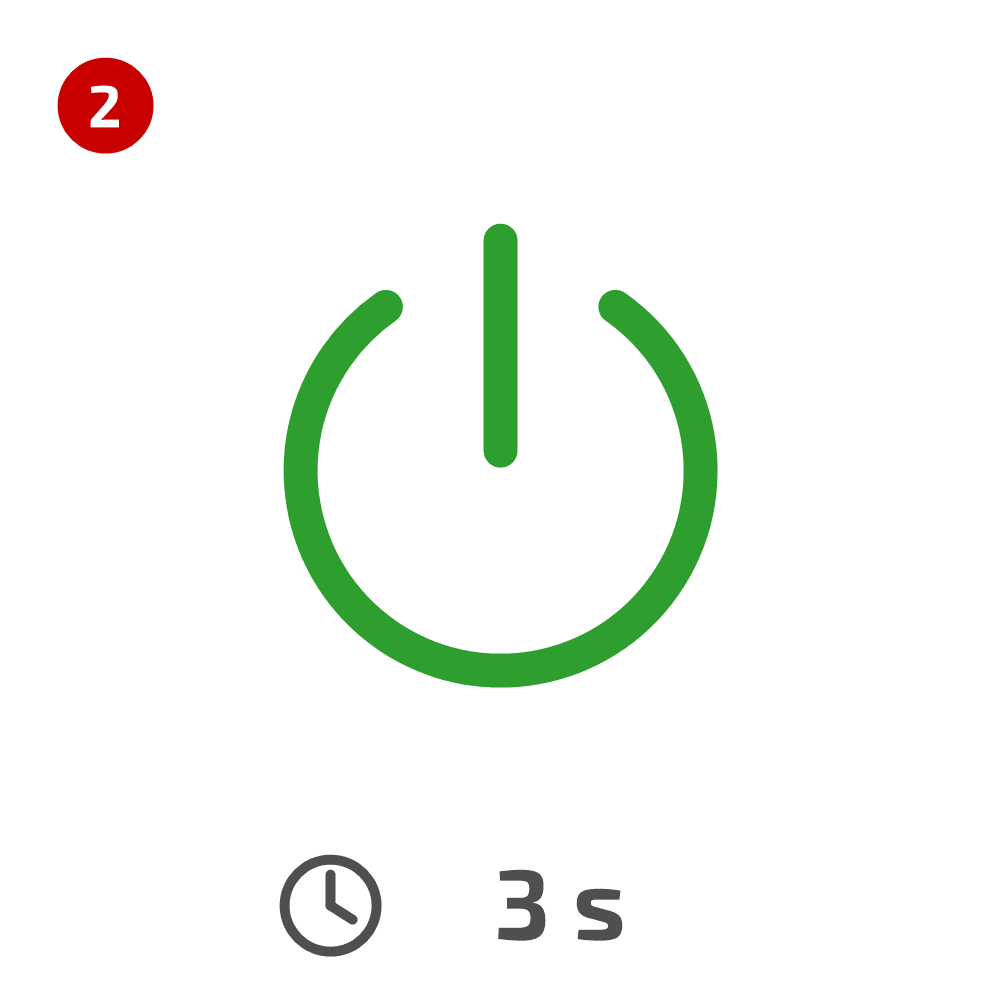

2. Włącz zasilanie kontrolera ponownie - od tej chwili masz 3 sekundy na kolejny krok. Zamiast wyłączania zasilania możesz raz nacisnąć przycisk SET na obudowie

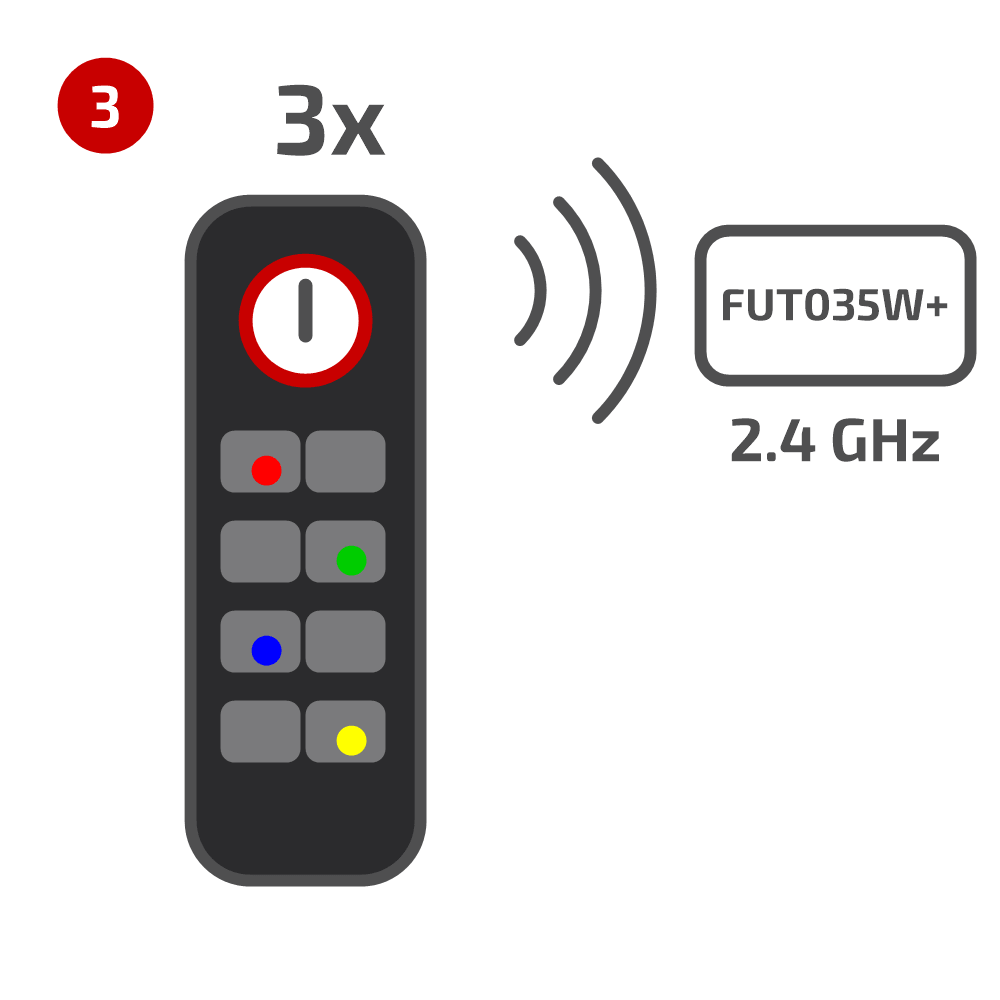

3. W ciągu 3 sekund od włączenia krótko naciśnij 3 razy przycisk ON (oznaczony „I”) na pilocie; w pilotach strefowych wybierz najpierw strefę 1-4 i naciśnij jej przycisk ON

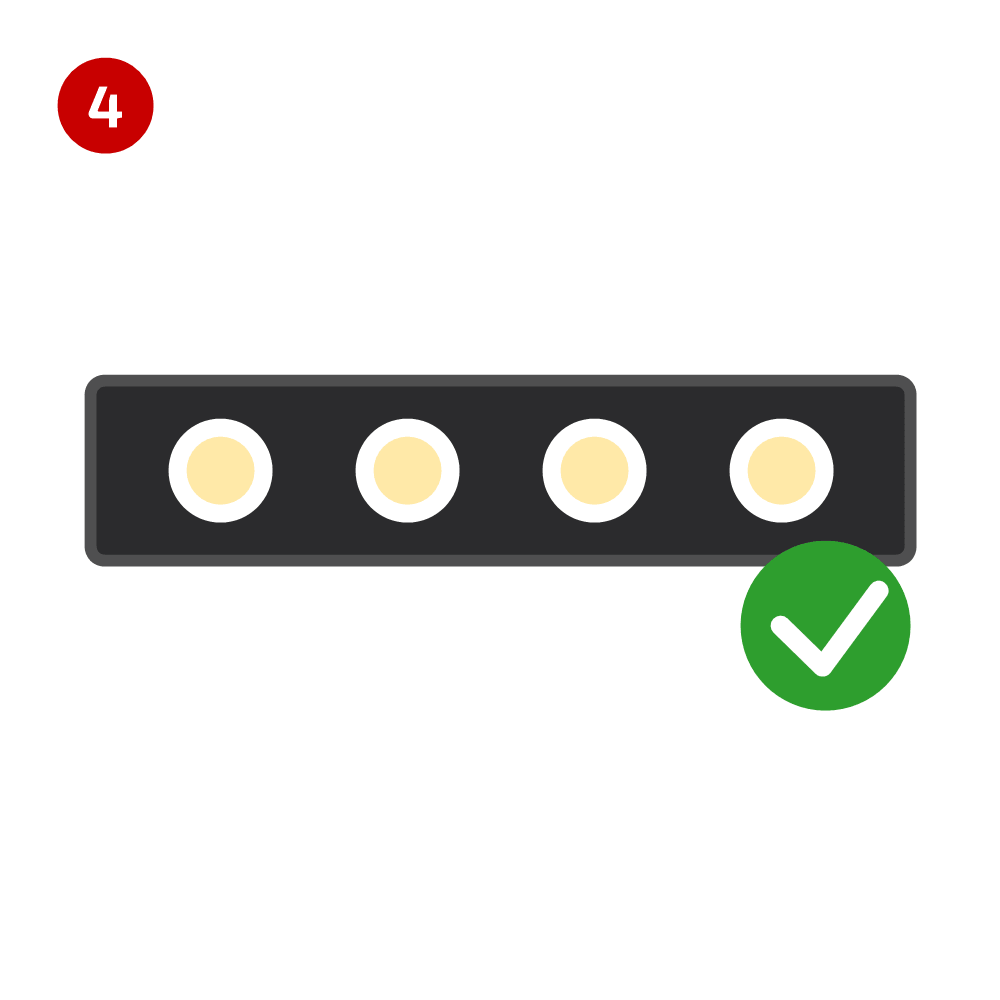

4. Poprawne sparowanie potwierdza 3-krotne powolne mignięcie podłączonej taśmy; jeśli taśma nie mignie, powtórz kroki

Uwaga:

• Odparowanie: po 10 sekundach od włączenia zasilania naciśnij 5 razy przycisk ON w ciągu 3 sekund; szybkie 10-krotne mignięcie oznacza odłączenie od pilota
• Kontroler już sparowany z danym pilotem nie połączy się ponownie - najpierw wykonaj odparowanie

Z czym współpracuje FUT035W+?

Zdjęcie	Pilot	Typ	Uwagi
	B1	Panel ścienny 4 strefy, 1 kanał (jasność)	Dostępny w naszej ofercie
	FUT007	Pilot 4 strefy, 1 kanał (jasność)	Dostępny w naszej ofercie
	S1-B	Pilot CCT (jasność i temperatura bieli)	Dostępny w naszej ofercie
	S1-W	Pilot CCT (jasność i temperatura bieli)	Dostępny w naszej ofercie
	K1-B	Panel ścienny z pokrętłem	Dostępny w naszej ofercie
	K1-W	Panel ścienny z pokrętłem	Dostępny w naszej ofercie
	Inne wg producenta	FUT006, B2 / T2, T1, FUT087 / FUT087-B, S1-G	Dostępne na zamówienie

Smartfon i głos

Dodawanie do aplikacji Tuya Smart:

1. Zainstaluj aplikację Tuya Smart i zaloguj się lub załóż konto
2. Włącz zasilanie kontrolera - szybkie miganie diody (2 mignięcia na sekundę) oznacza gotowość do parowania; jeśli dioda nie miga szybko, przytrzymaj przycisk SET przez 3 sekundy albo 3 razy wyłącz i włącz zasilanie
3. Połącz telefon z domową siecią WiFi 2.4 GHz
4. W aplikacji dotknij "+" w prawym górnym rogu, wybierz "Lighting" i "Light Source (BLE+Wi-Fi)"
5. Postępuj zgodnie z instrukcjami w aplikacji, aby zakończyć konfigurację

Jaki kontroler do jakiej taśmy

Dane techniczne

Bezpieczeństwo i użytkowanie

• Sprawdź, czy napięcie zasilacza jest zgodne z napięciem taśmy oraz czy poprawnie podłączono plus (V+) i kanały wybranego trybu - błędne podłączenie uszkodzi taśmę
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu
• Kontroler nie jest wodoszczelny - montuj go wewnątrz pomieszczeń, w suchym miejscu
• Nie montuj kontrolera w metalowej obudowie ani w pobliżu silnych pól elektromagnetycznych - zmniejszy to zasięg pilota
• Montaż w instalacji 230 [V] powinna wykonać osoba z uprawnieniami elektrycznymi; niefachowo nie demontuj obudowy
