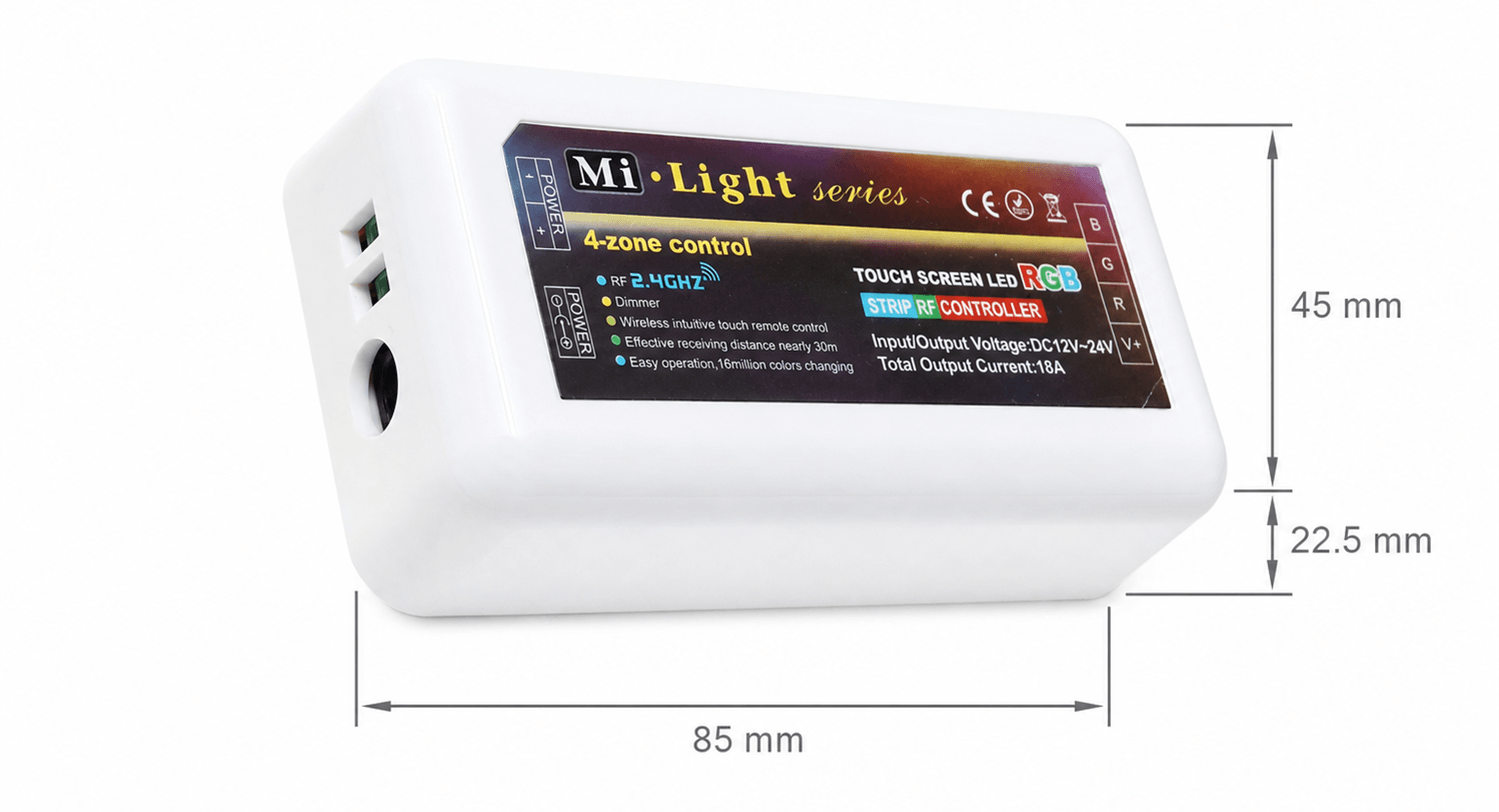

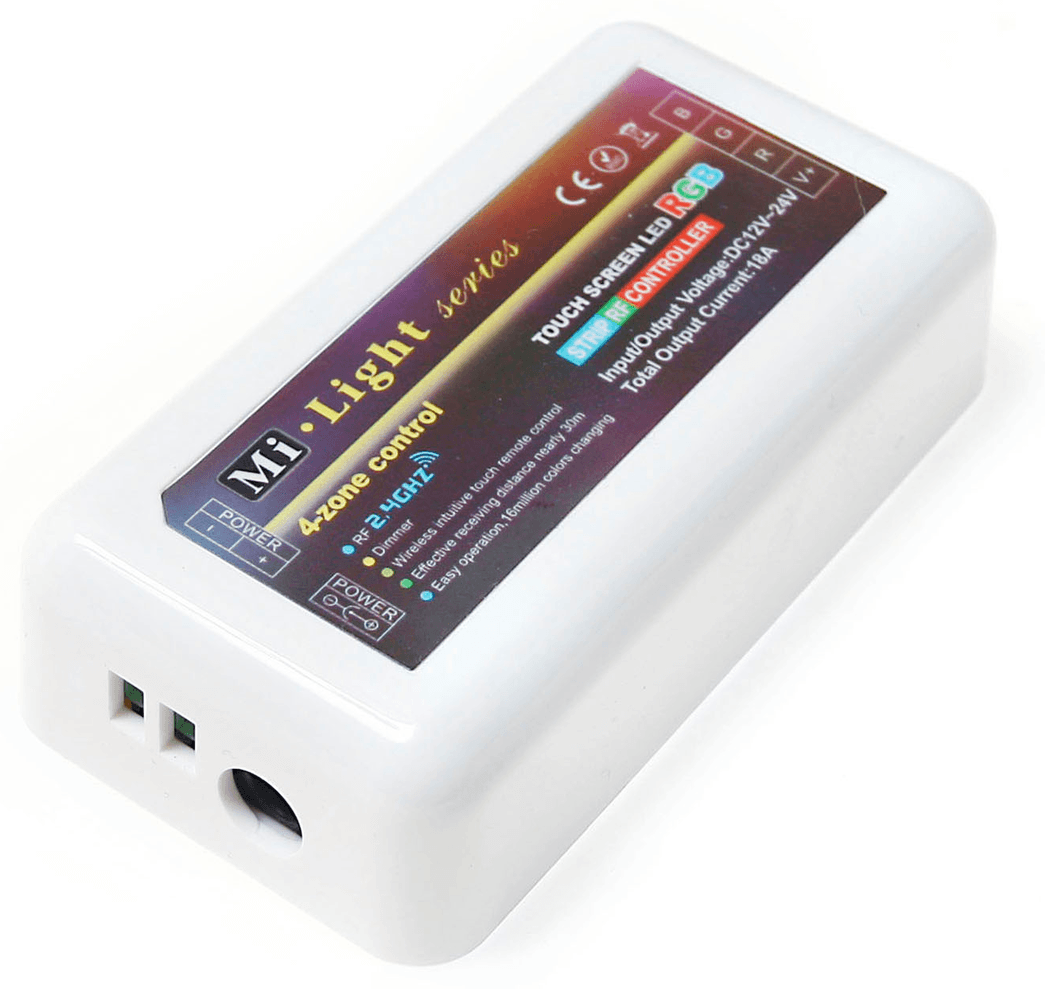

Mi-Light MiBoxer FUT037 kontroler LED RGB 2.4 GHz 12-24V 10A do pilotów strefowych

Co otrzymasz?

• Kontroler Mi-Light MiBoxer FUT037 2.4 GHz do taśm LED RGB - 1 szt.
• Pilot, zasilacz i taśma LED nie wchodzą w skład zestawu - dobierz je według tabeli poniżej
• Do sterowania FUT037 potrzebny jest pilot 2.4 GHz (np. FUT092, FUT096, B4) lub bramka WiFi 2.4 GHz do aplikacji

Zasada działania

• FUT037 odbiera sygnał radiowy 2.4 GHz z pilota (lub z bramki WiFi i aplikacji w telefonie) i zamienia go na sygnał PWM dla trzech kanałów taśmy: czerwonego (R), zielonego (G) i niebieskiego (B)
• Kolor powstaje z mieszania trzech kanałów, a jasność i nasycenie regulowane są płynnie, bez migotania
• Jeden pilot może sterować dowolną liczbą kontrolerów, a do jednego kontrolera można sparować kilka pilotów (wg instrukcji pilotów 4-strefowych do 4)
• W pilotach 4-strefowych kontroler przypisujesz do wybranej strefy (1-4) i sterujesz każdą strefą osobno albo wszystkimi naraz

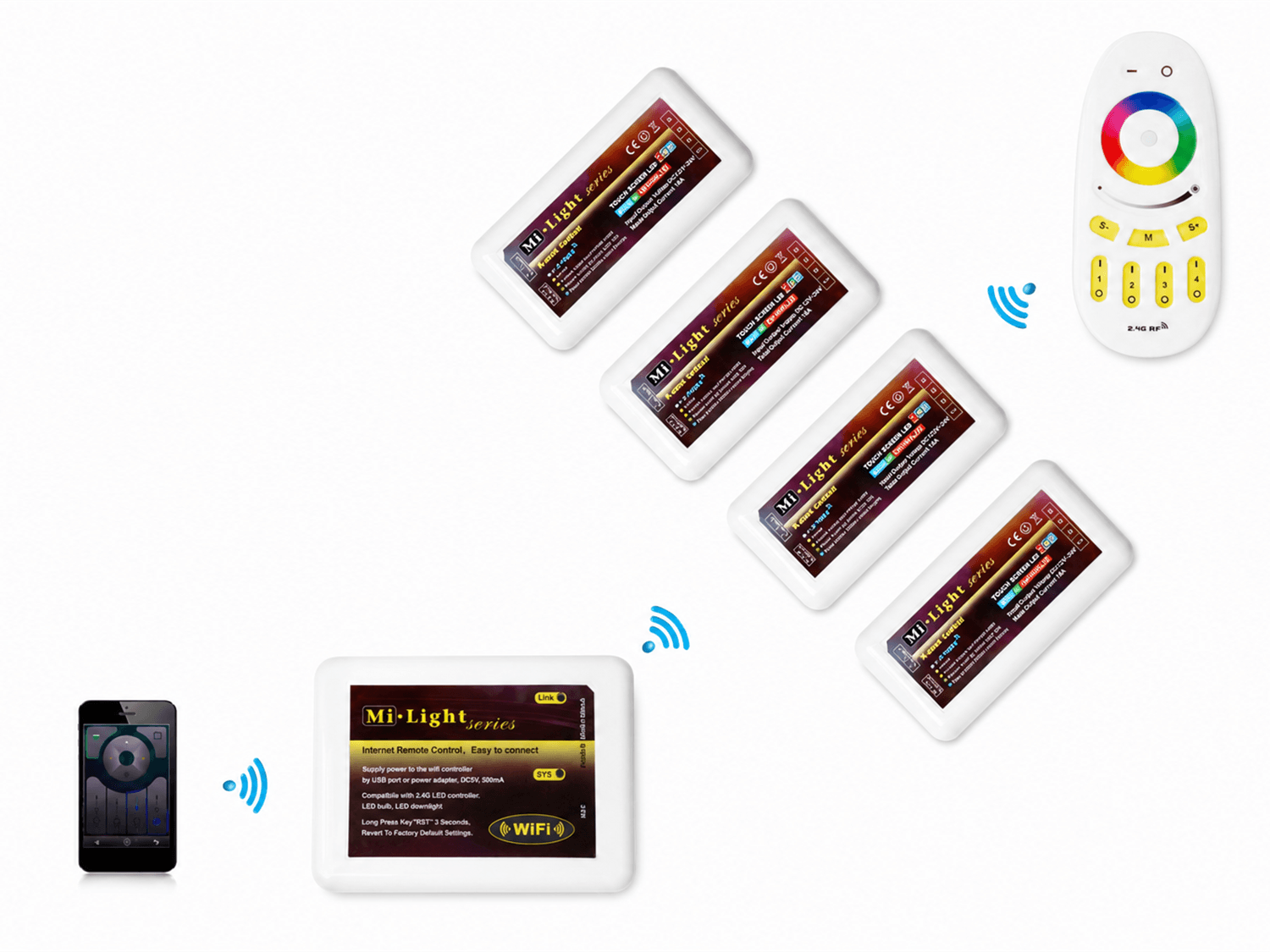

• Kontroler przekazuje sygnał dalej do kolejnych kontrolerów w promieniu 30 [m] i synchronizuje tryby dynamiczne, dzięki czemu kilka taśm świeci w identycznym rytmie

Najważniejsze cechy i zalety

• 18 wbudowanych trybów dynamicznych w dwóch tabelach, wybieranych pilotem
• Zasięg sterowania do 30 [m] i automatyczne przekazywanie sygnału między kontrolerami
• Tryb "Nie przeszkadzać" zapobiega samoczynnemu włączeniu światła po powrocie zasilania
• Sterowanie smartfonem i głosem (Alexa, Google) po dodaniu bramki 2.4 GHz

Sterowanie pilotem radiowym 2.4 GHz (zasięg do 30 [m])

16 milionów kolorów do wyboru

Regulacja nasycenia - dopasowanie oświetlenia do różnych potrzeb

Regulacja temperatury barwowej (mieszanie światła RGB)

Regulacja jasności, płynne przejścia bez migotania

Montaż i podłączenie

• Odłącz zasilanie od kontrolera i taśmy
• Dopasuj moc zasilacza do taśmy z zapasem 20-30%: maksymalnie 120 [W] przy 12 [V] lub 240 [W] przy 24 [V]

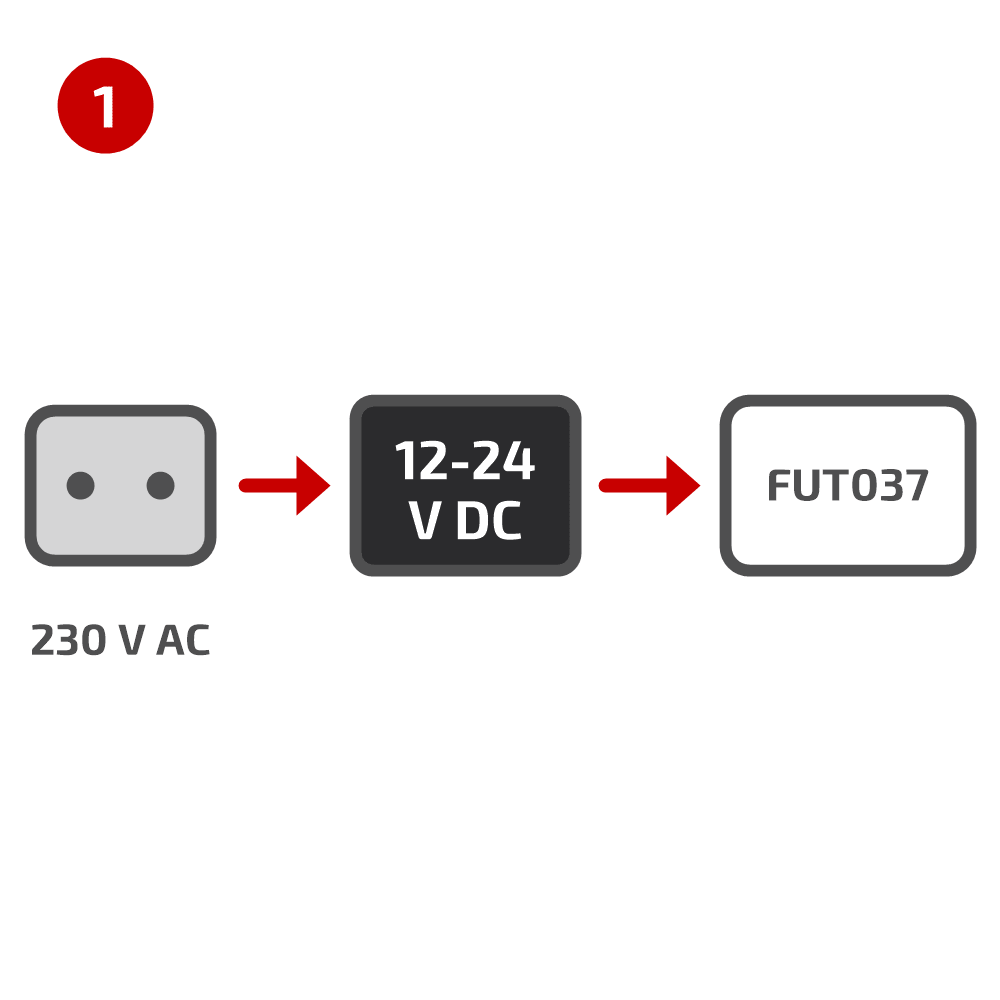

1. Podłącz zasilacz stabilizowany 12-24 [V] DC o napięciu zgodnym z taśmą do wejścia zasilania; nie przekraczaj 6 [A] na kanał i 10 [A] łącznie

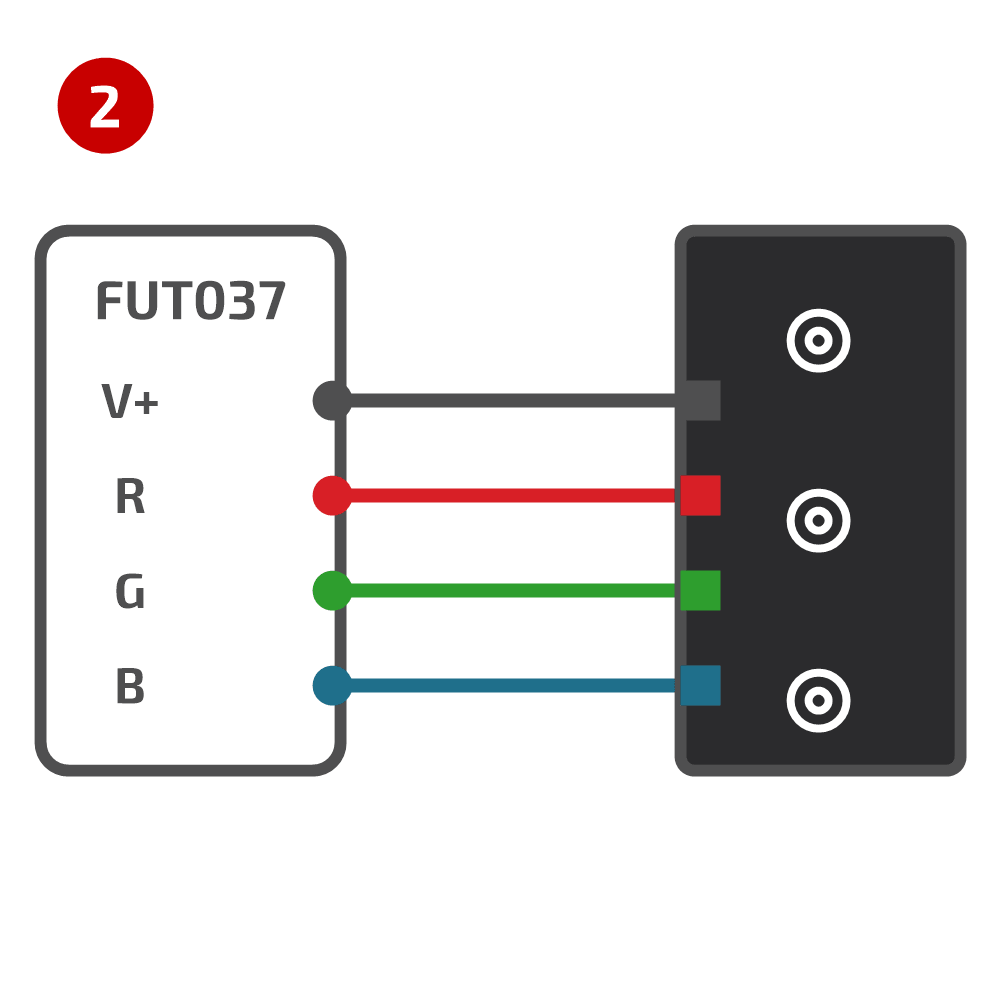

2. Podłącz taśmę LED RGB do wyjść kontrolera zgodnie z oznaczeniami na obudowie: V+ (wspólny plus), R, G, B - kontroler ma wyjście ze wspólną anodą

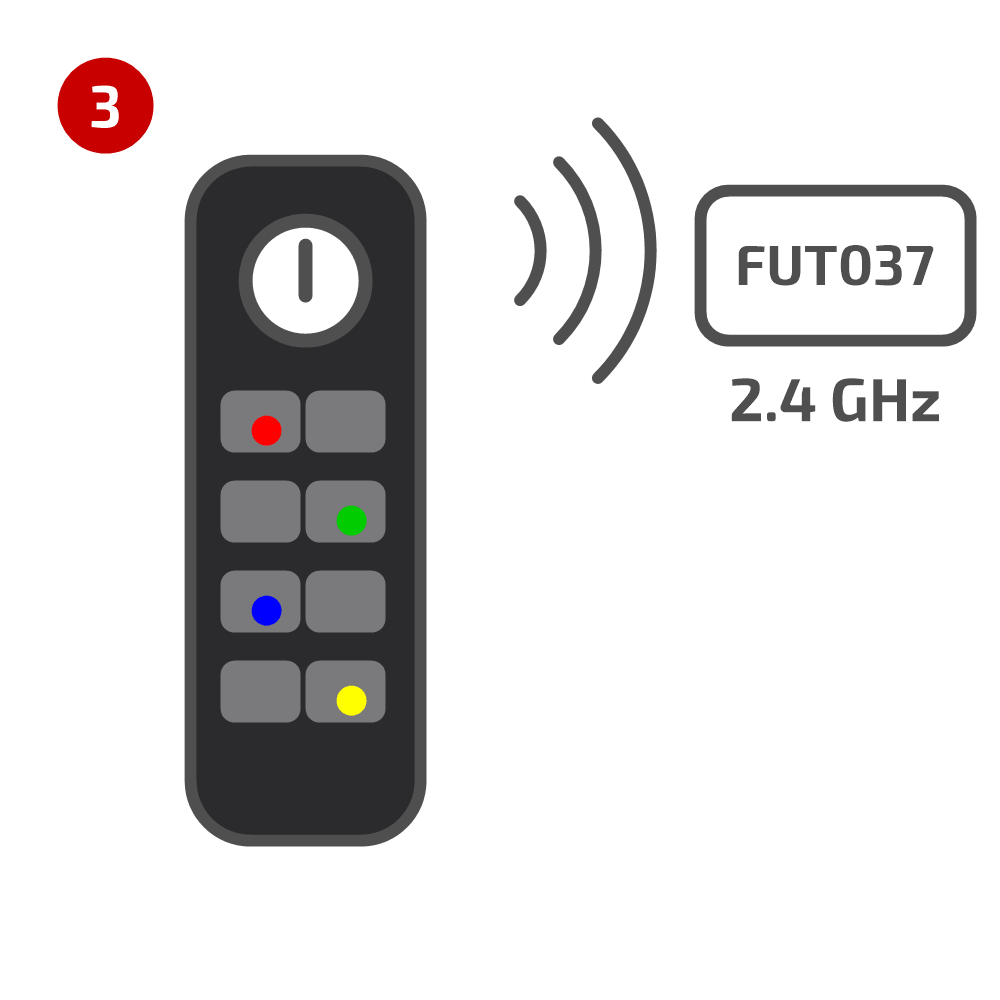

3. Włącz zasilanie i sparuj kontroler z pilotem (instrukcja poniżej)

Parowanie z pilotem krok po kroku

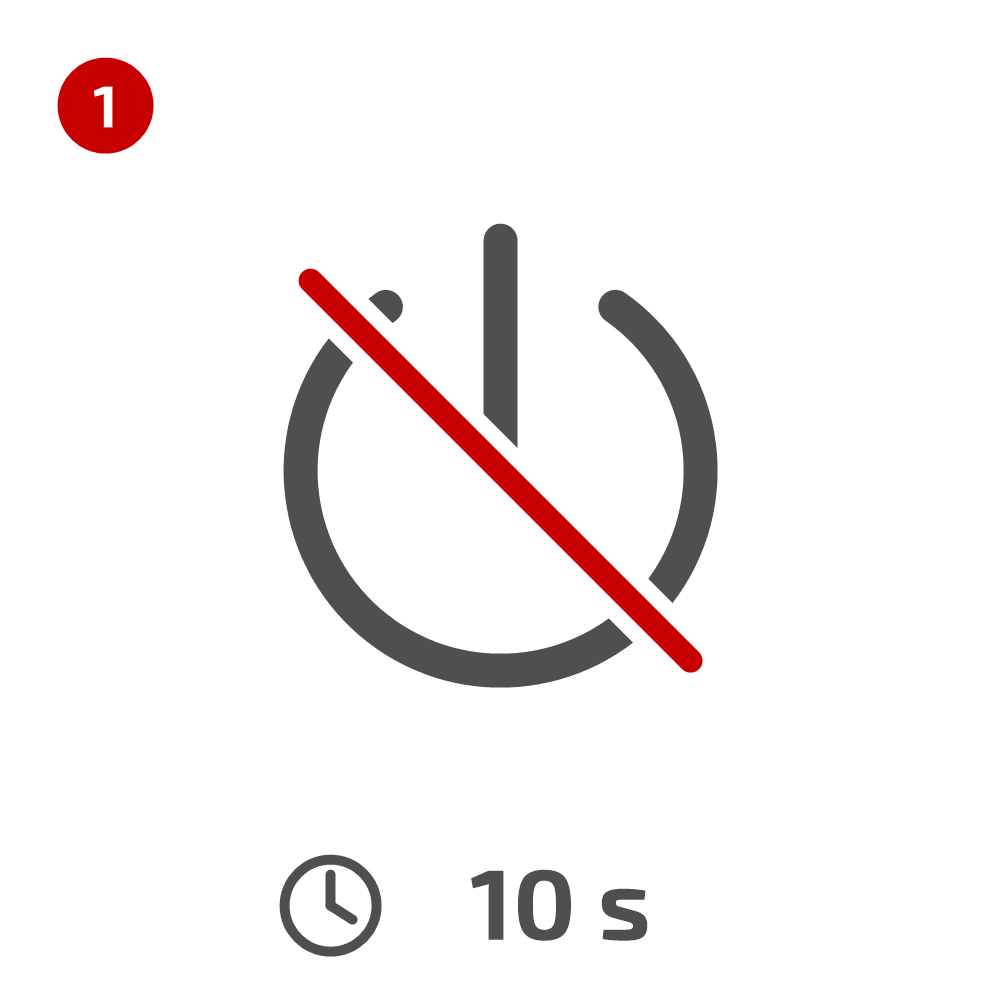

1. Wyłącz zasilanie kontrolera i odczekaj 10 sekund

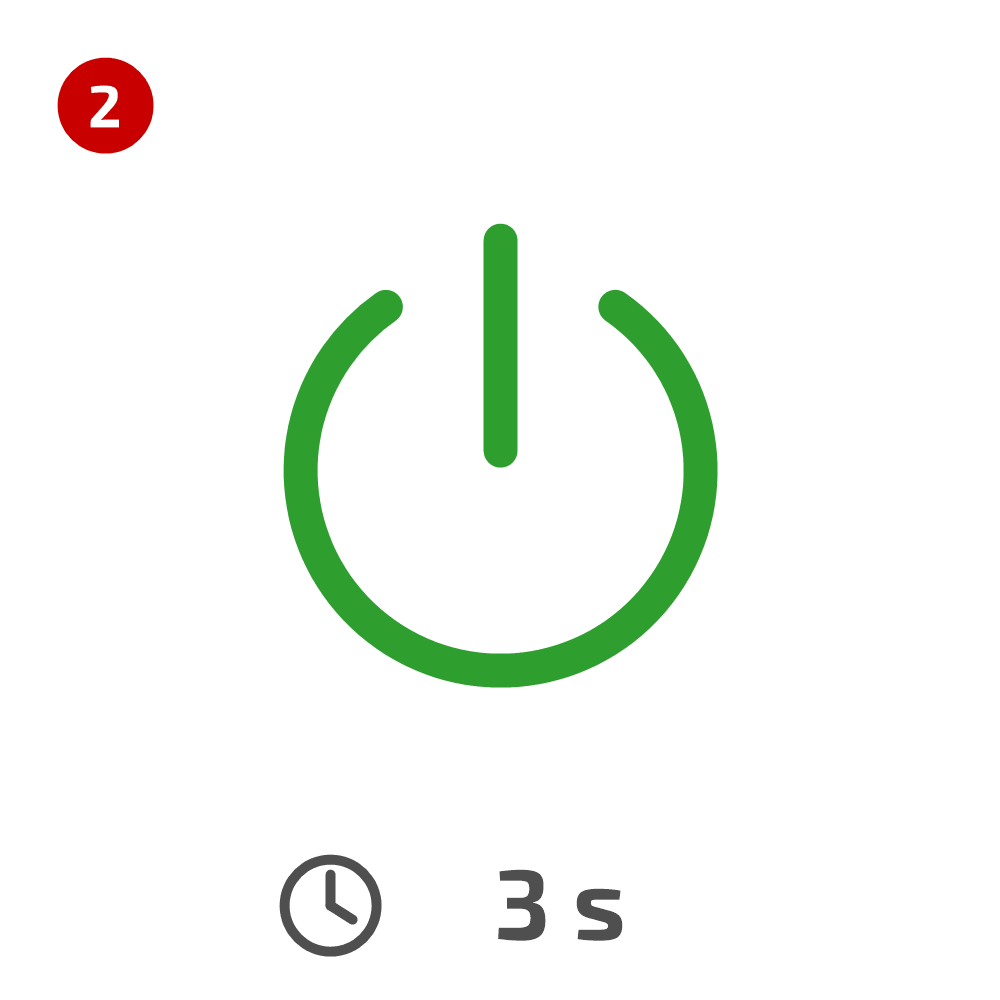

2. Włącz zasilanie kontrolera ponownie - od tej chwili masz 3 sekundy na kolejny krok

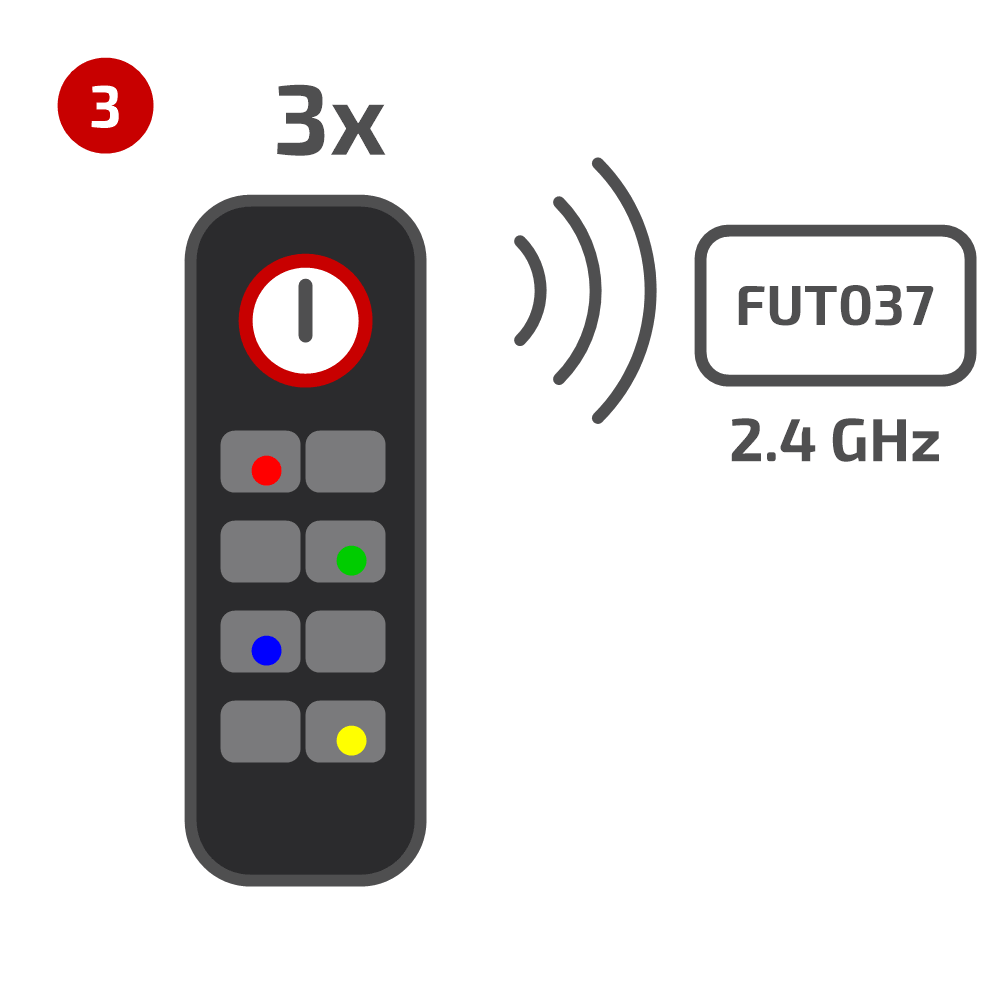

3. W ciągu 3 sekund od włączenia krótko naciśnij 3 razy przycisk ON (oznaczony „I”) na pilocie; w pilotach strefowych wybierz najpierw strefę 1-4 i naciśnij jej przycisk ON

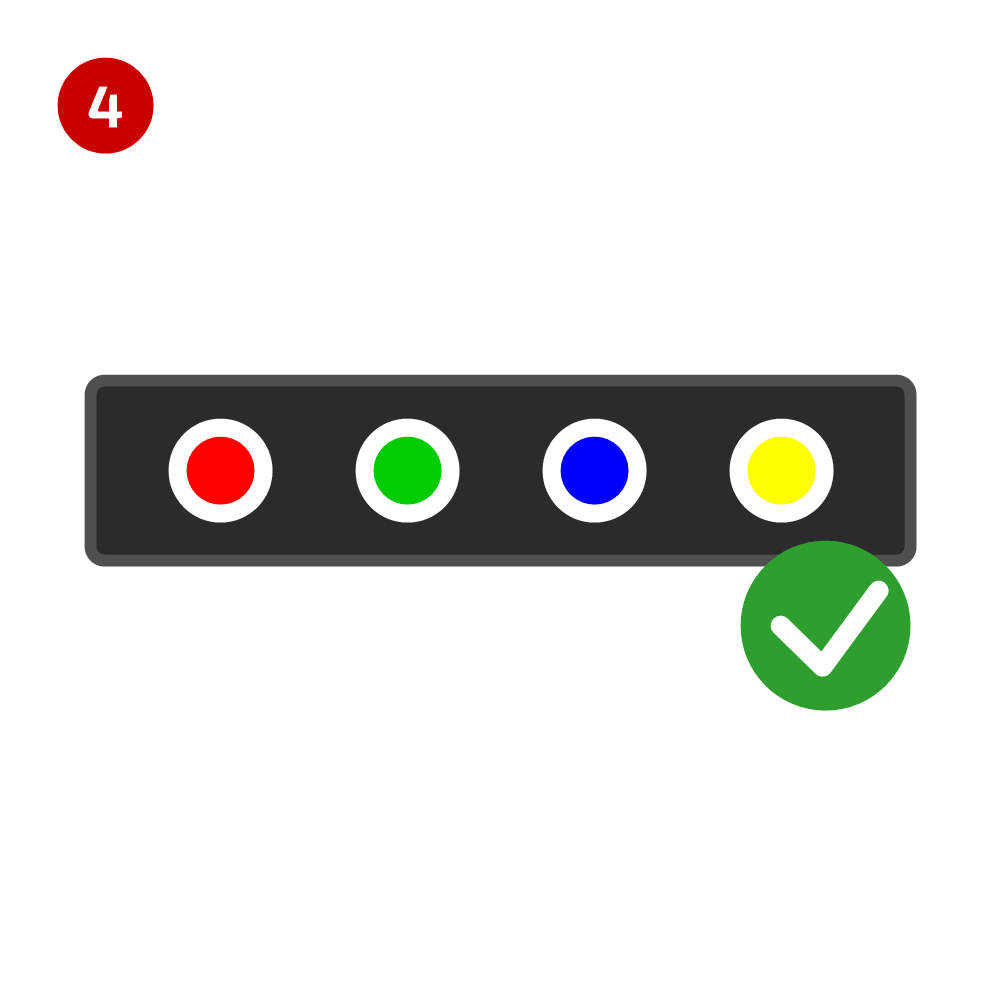

4. Poprawne sparowanie potwierdza 3-krotne powolne mignięcie podłączonej taśmy; jeśli taśma nie mignie, powtórz kroki

Uwaga:

• Odparowanie: wykonaj tę samą sekwencję zasilania (wyłącz zasilanie kontrolera, odczekaj 10 sekund, włącz je ponownie), a następnie w ciągu 3 sekund naciśnij 5 razy przycisk ON (w pilotach strefowych w tej samej strefie, w której parowano); szybkie 10-krotne mignięcie oznacza odłączenie od pilota
• Kontroler już sparowany z danym pilotem nie połączy się ponownie - najpierw wykonaj odparowanie

Z czym współpracuje FUT037?

Zdjęcie	Pilot	Typ	Uwagi
	FUT092	Pilot RGB+CCT	4 strefy, dotykowy pierścień koloru; dostępny w naszej ofercie
	FUT092B	Pilot RGB+CCT	4 strefy, dotykowy pierścień koloru; dostępny w naszej ofercie
	FUT096	Pilot RGBW	4 strefy, dotykowy; dostępny w naszej ofercie
	B4	Panel ścienny RGB+CCT	4 strefy; dostępny w naszej ofercie
	B4-B	Panel ścienny RGB+CCT	4 strefy; dostępny w naszej ofercie
	S2-W	Pilot Rainbow RGB+CCT	Dostępny w naszej ofercie
	S2-B	Pilot Rainbow RGB+CCT	Dostępny w naszej ofercie
	Inne wg producenta	FUT088, FUT089S, FUT095, FUT100, C4, C5, C8, U3, Y3, K4, K6, B0, B3, B8, PUSH1	Dostępne na zamówienie

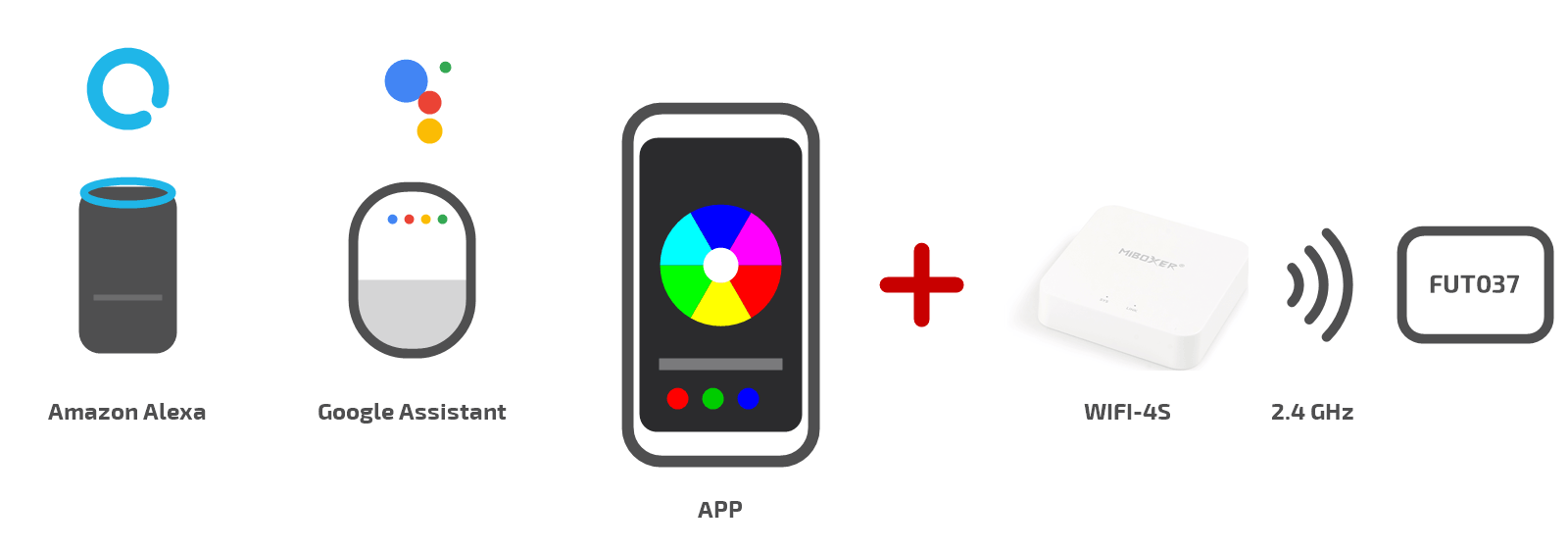

Smartfon i głos

Wymagana bramka	Bramka WiFi 2.4 GHz (w naszej ofercie: Mi-Light WIFI-4S)
Aplikacja	Zależna od bramki (Tuya Smart lub MiBoxer)
Głos	Alexa i Google Assistant przez bramkę
Zasięg pilota	Do 30 [m]

Jaki kontroler do jakiej taśmy

Dane techniczne

Bezpieczeństwo i użytkowanie

• Sprawdź, czy napięcie zasilacza jest zgodne z napięciem taśmy oraz czy poprawnie podłączono plus (V+) i kolory R, G, B - błędne podłączenie uszkodzi taśmę
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu
• Kontroler nie jest wodoszczelny - montuj go wewnątrz pomieszczeń, w suchym miejscu
• Nie montuj kontrolera w metalowej obudowie ani w pobliżu silnych pól elektromagnetycznych - zmniejszy to zasięg pilota
• Montaż w instalacji 230 [V] powinna wykonać osoba z uprawnieniami elektrycznymi; niefachowo nie demontuj obudowy
