Sterownik schodowy LED 16 kanałów 12–24V z 2 czujnikami ruchu PIR

Inteligentne sterowanie oświetleniem schodów

Sterownik schodowy RL-STEP-01 to zaawansowane, a zarazem niezwykle praktyczne urządzenie zaprojektowane z myślą o automatycznym sterowaniu oświetleniem schodowym przy użyciu taśm LED. Jego głównym zadaniem jest zapewnienie komfortu użytkowania, bezpieczeństwa oraz efektownego wyglądu oświetlenia, które aktywuje się w zależności od ruchu, płynnie włączając i wyłączając poszczególne stopnie. Dzięki zastosowaniu nowoczesnych sensorów ruchu, sterownik samodzielnie wykrywa obecność użytkownika i inicjuje sekwencję świetlną dopasowaną do kierunku poruszania się.

Dostosowanie liczby stopni i efektów świetlnych

Sterownik schodowy RL-STEP-01 współpracuje wyłącznie z taśmami LED jednokolorowymi, co czyni go idealnym rozwiązaniem do prostych, ale efektownych aranżacji oświetlenia schodowego. Urządzenie umożliwia indywidualne dopasowanie liczby obsługiwanych stopni, tempa rozjaśniania oraz jasności światła. Intuicyjny panel ustawień pozwala w kilka chwil dostosować parametry pracy do własnych potrzeb. Płynne efekty świetlne nie tylko zwiększają komfort użytkowania, ale również wpływają na estetykę przestrzeni.

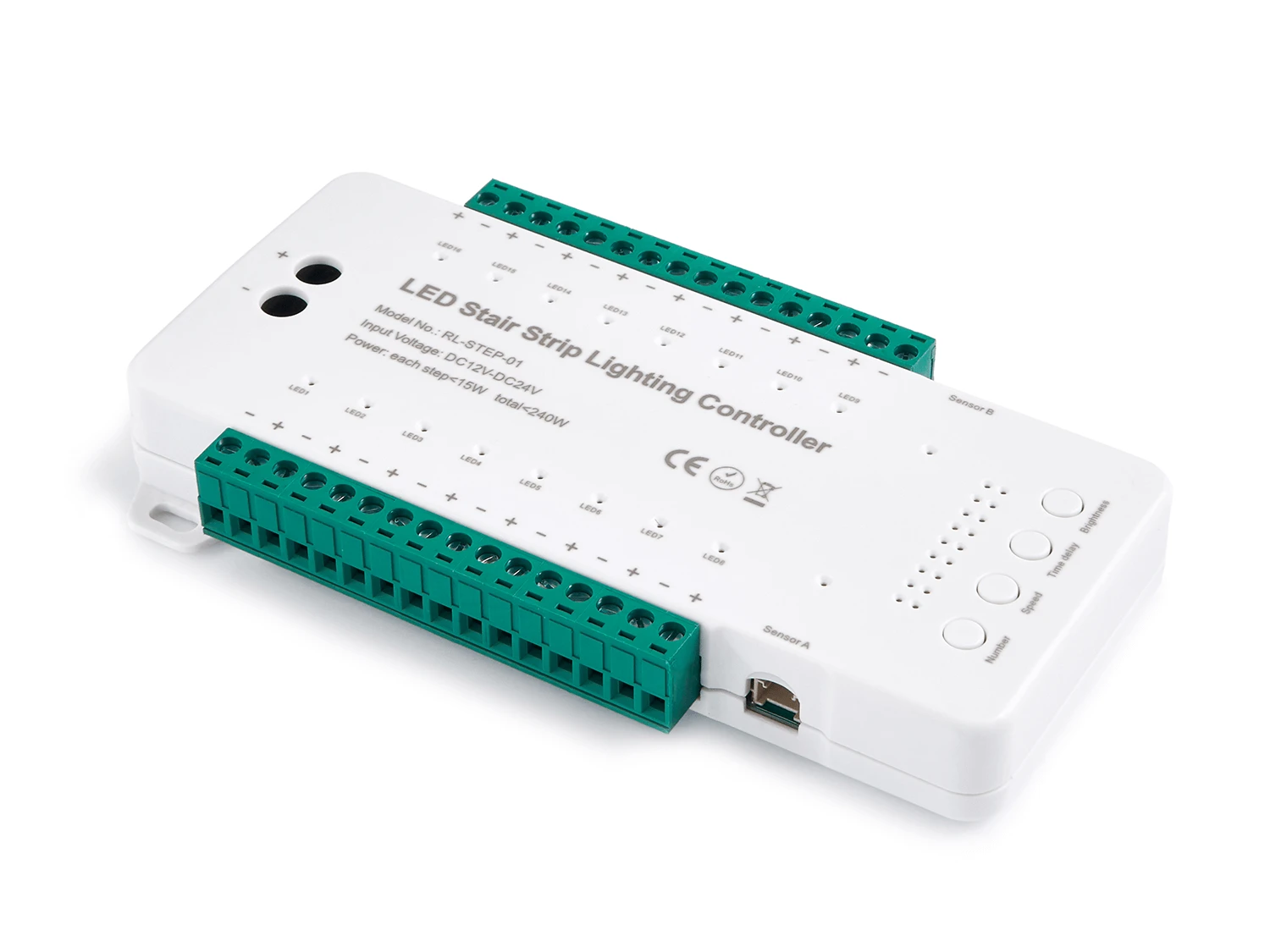

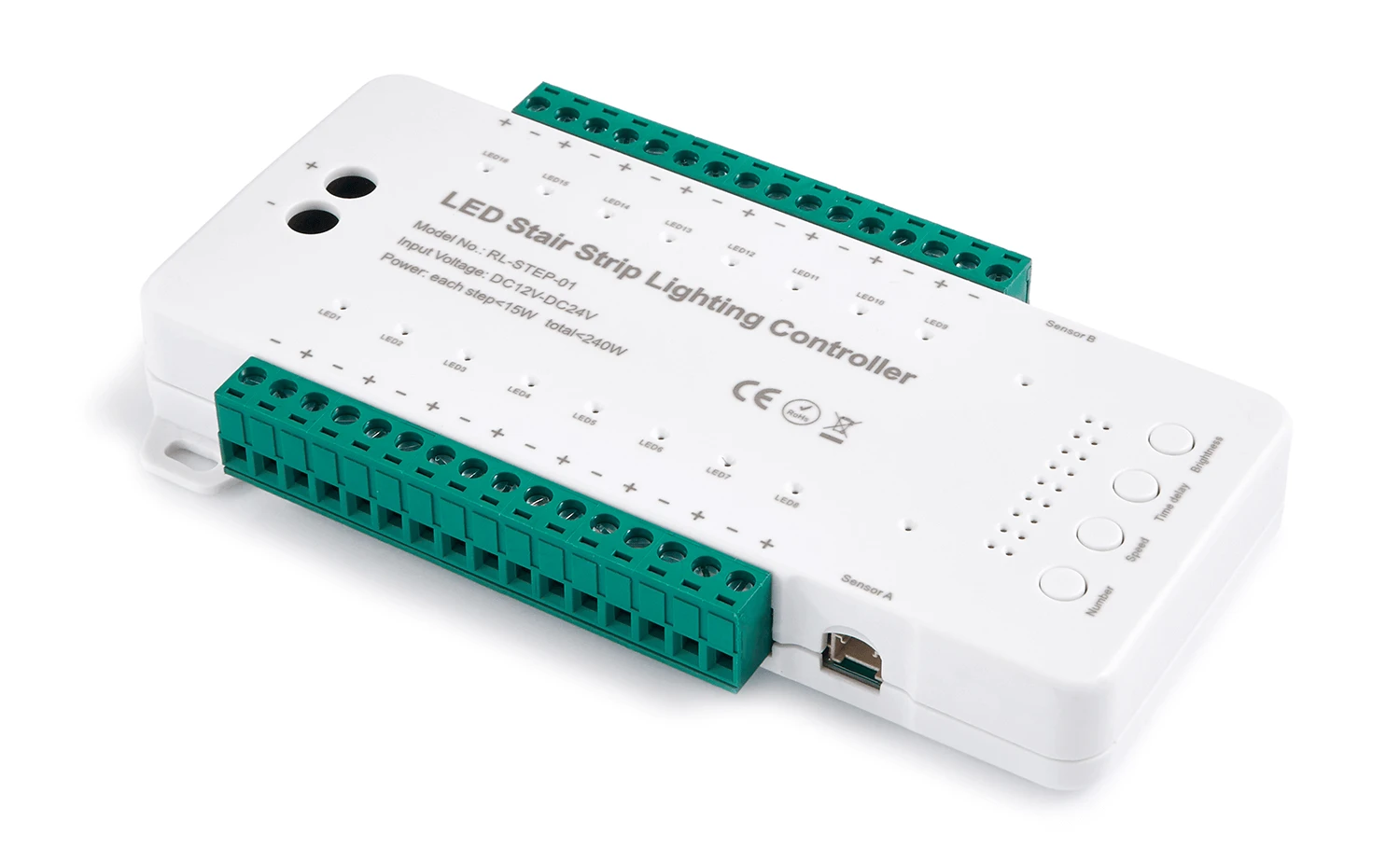

Funkcjonalność i budowa sterownika LED

Funkcje sterownika zostały zaprojektowane z myślą o zapewnieniu maksymalnej wygody i elastyczności konfiguracji. Obsługa urządzenia jest prosta i nie wymaga specjalistycznej wiedzy.

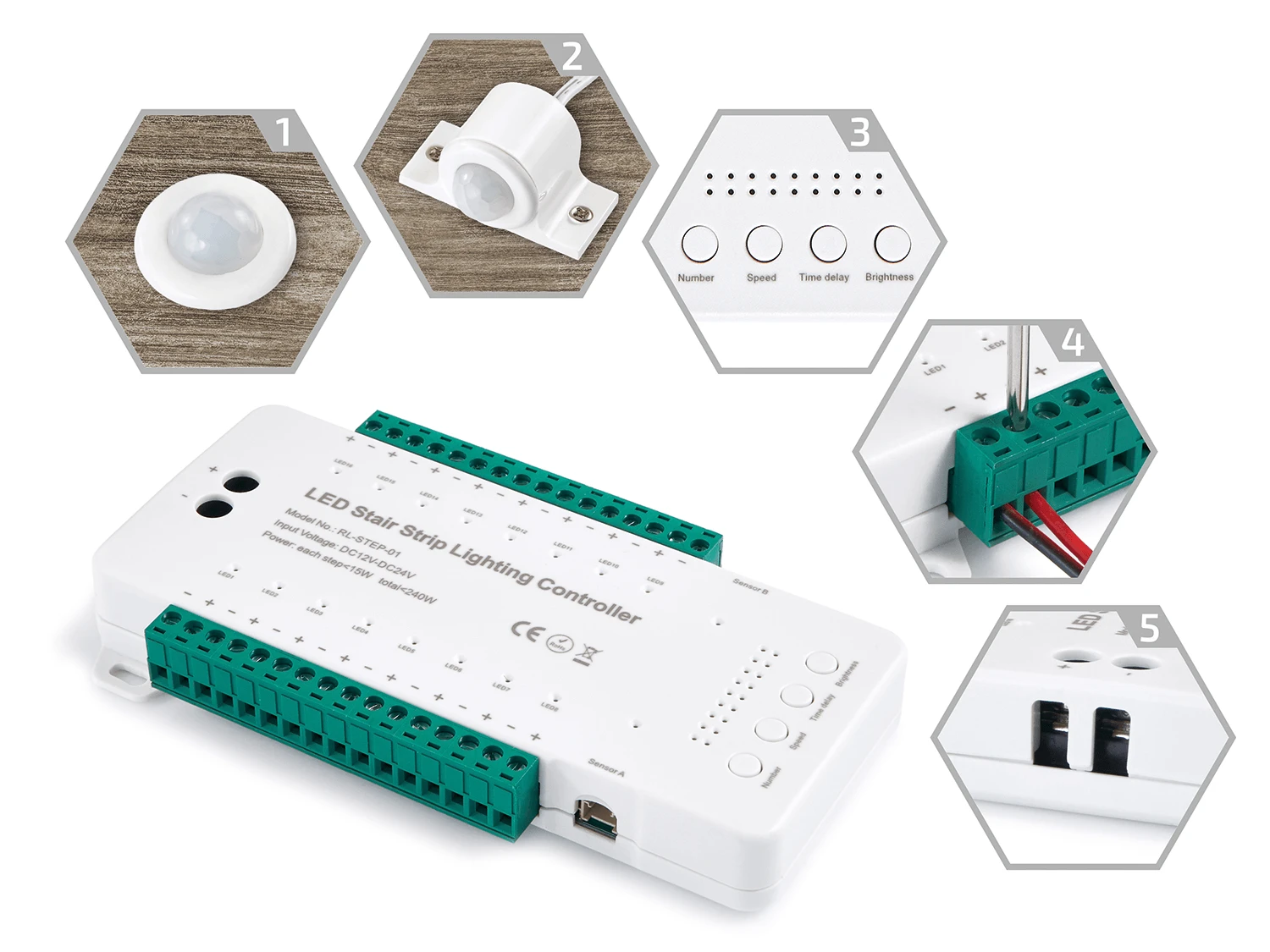

1. Czujnik ruchu PIR do zabudowy – sensor wpuszczany, umożliwiający dyskretne wykrywanie ruchu użytkownika. Aktywuje oświetlenie schodowe przy wejściu na schody, zapewniając komfort i bezpieczeństwo. Wymiary: średnica 20 mm, głębokość 14 mm.
2. Czujnik ruchu PIR z uchwytem montażowym – alternatywna wersja czujnika do montażu natynkowego. Pozwala na szybkie i stabilne zamocowanie czujnika np. na ścianie lub pod stopniem bez potrzeby wiercenia otworów wpuszczanych. Wymiary: 30 mm x 17 mm x 14 mm.

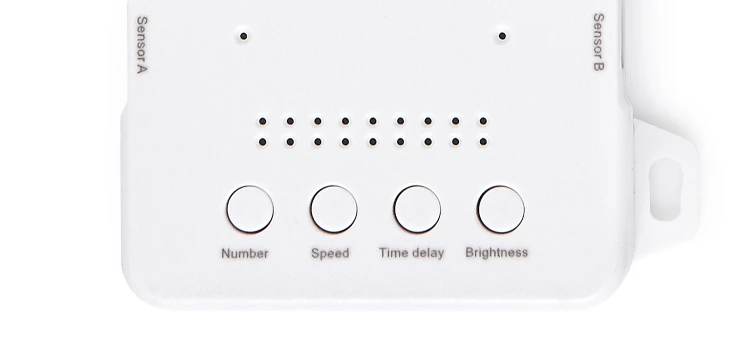

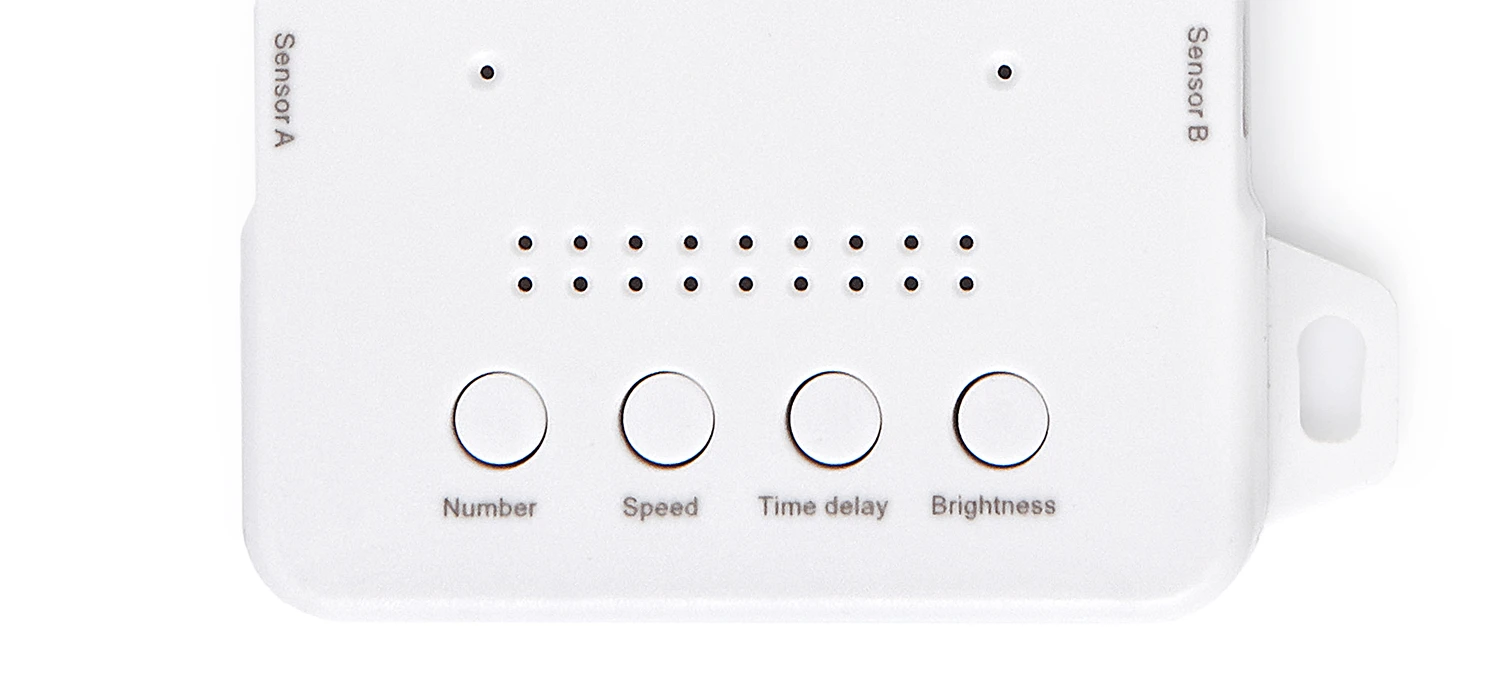

3. Panel sterowania – zestaw czterech przycisków do ustawień:
   • Number – liczba stopni (do 16),
   • Speed – prędkość efektu (9 poziomów, np. 250 ms do 1200 ms),
   • Time delay – opóźnienie wygaszania,
   • Brightness – jasność taśm LED.

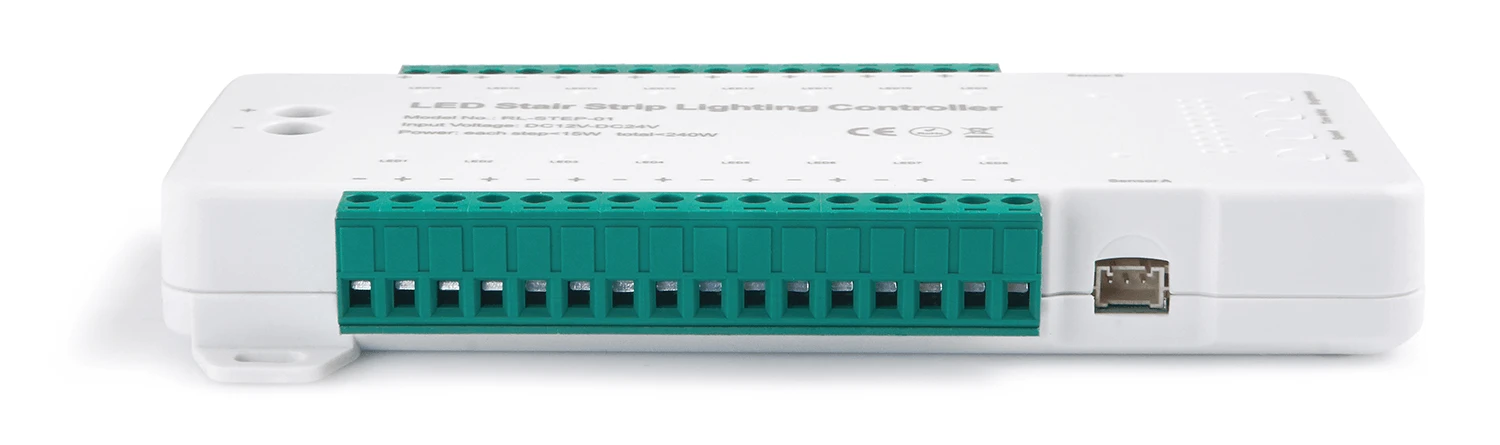

4. Złącza śrubowe do podłączenia taśm LED i zasilania – umożliwiają pewne połączenie przy użyciu dołączonego śrubokręta. Oznaczenia "+" i "–" przy każdej sekcji LED (do 16) i zasilaniu pozwalają uniknąć błędów montażowych.

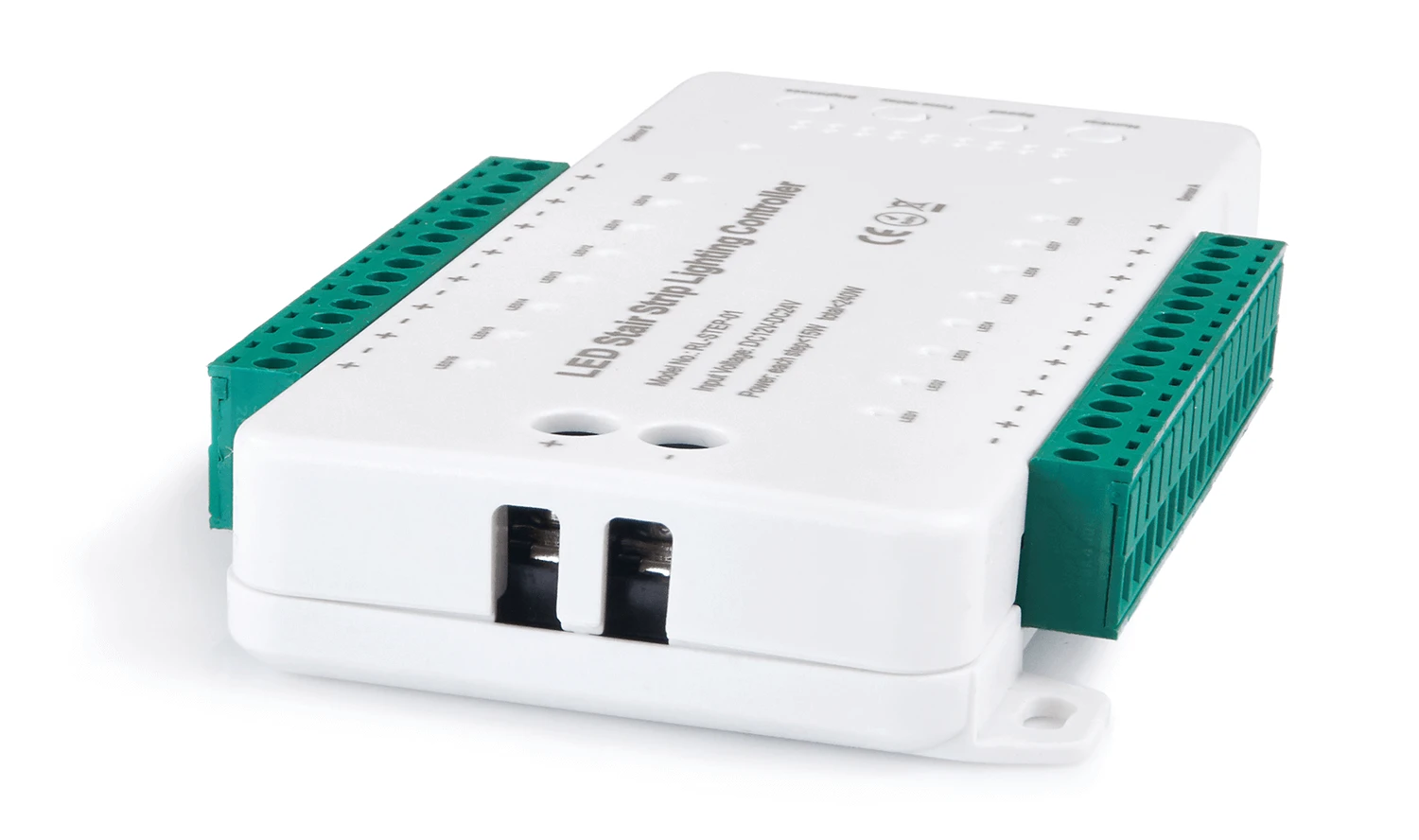

5. Miejsce do podłączenia zasilacza – dedykowane wejście z oznaczeniem polaryzacji do podłączenia zasilania DC 12V–24V, zapewniające stabilną pracę całego systemu oświetlenia schodowego.

Szybkie podłączenie i konfiguracja systemu

Poprawne podłączenie taśm i zasilacza ułatwia graficzna instrukcja oraz oznaczenia na obudowie. Urządzenie zasila się napięciem DC 12V–24V z zasilacza AC/DC (brak w zestawie).

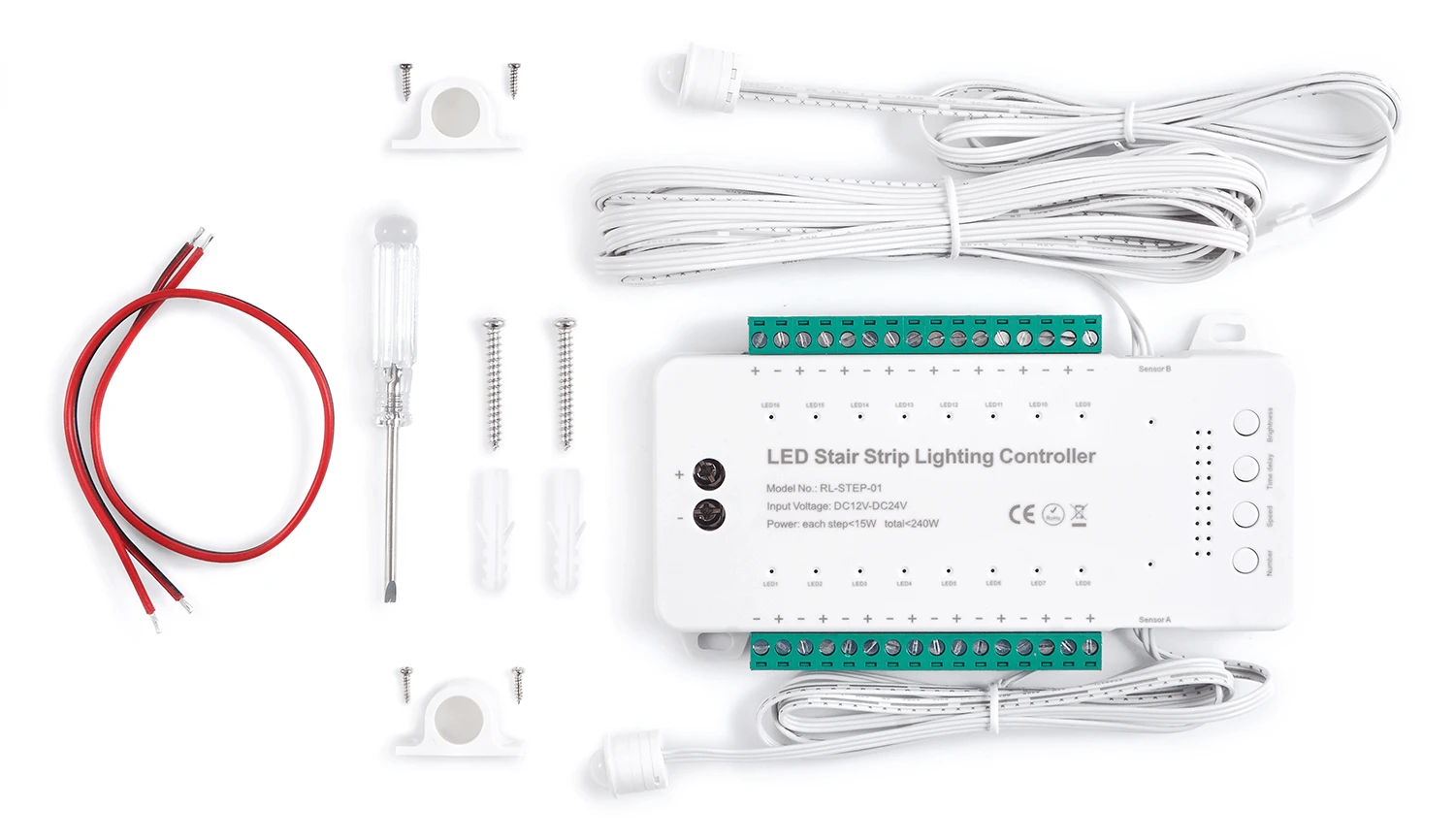

Montaż sterownika RL-STEP-01 jest intuicyjny. Zestaw zawiera:

• Sterownik RL-STEP-01,

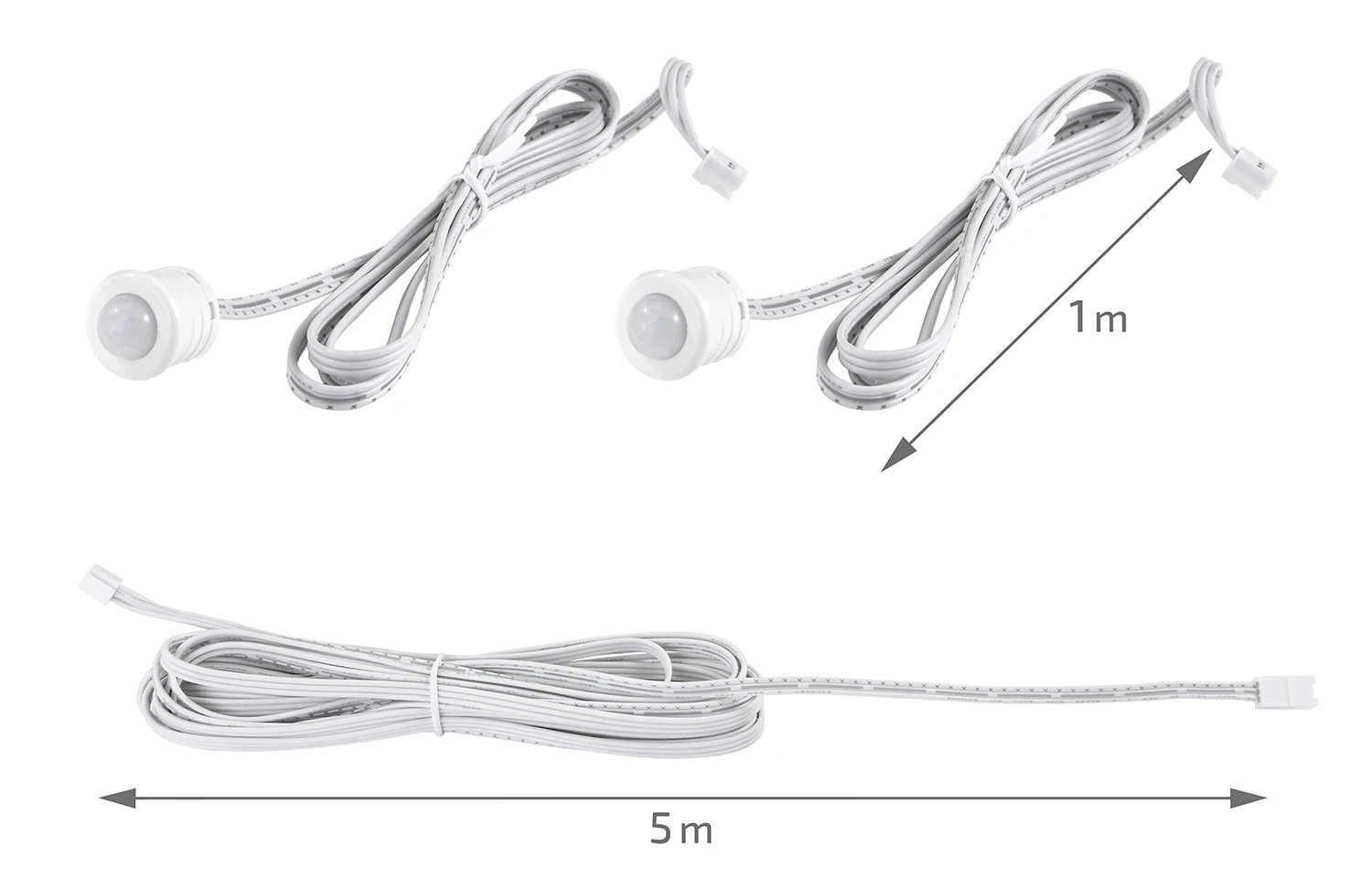

• 2 czujniki ruchu (1 m przewodu każdy),
• Przedłużacz czujników (5 m),
• Przewody zasilające,
• Elementy montażowe (kołki, śruby),
• Śrubokręt montażowy.

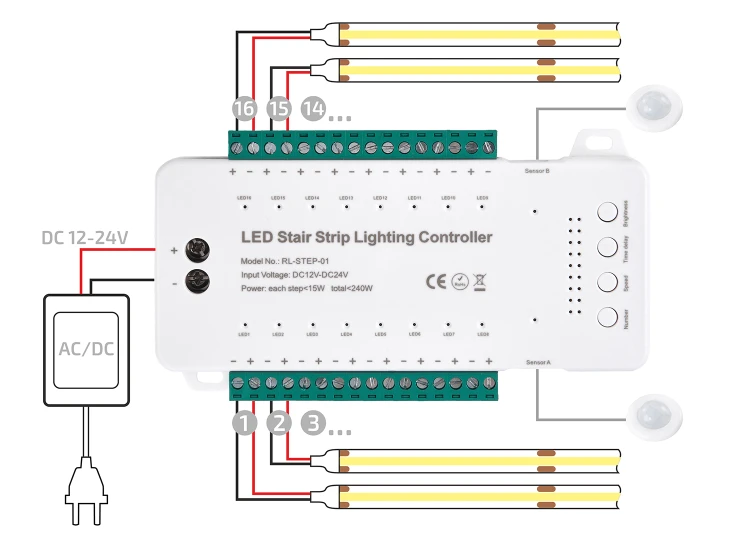

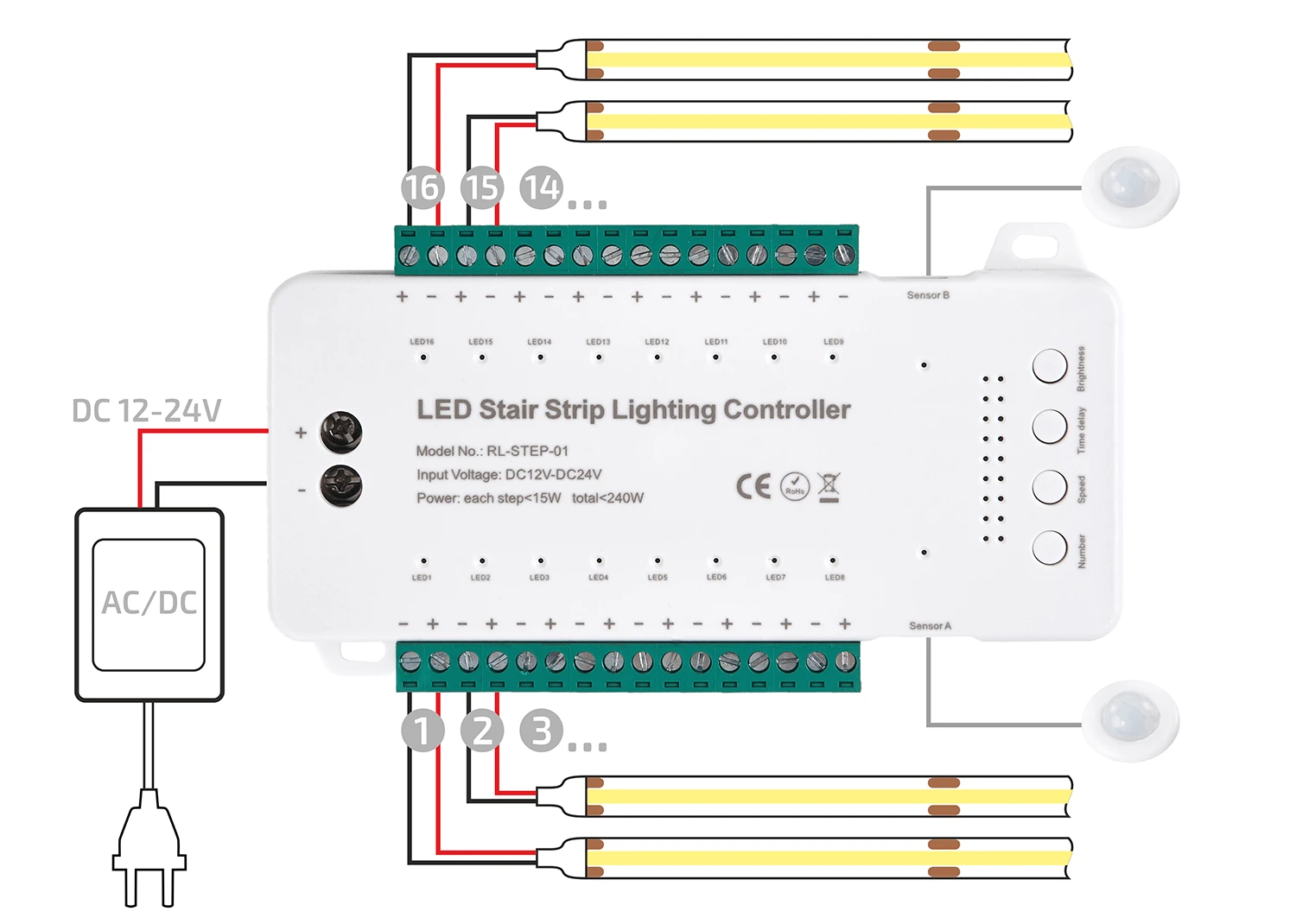

1. Podłącz zasilacz DC 12V–24V do odpowiednich zacisków zasilania oznaczonych "+" i "–" na sterowniku.
2. Podłącz taśmy LED do złącz śrubowych oznaczonych LED1–LED16, przestrzegając polaryzacji zgodnie z oznaczeniami na obudowie.
3. Wsuń przewody czujników ruchu PIR do gniazd Sensor A i Sensor B, aż usłyszysz kliknięcie złączki. W razie potrzeby użyj dołączonego przedłużacza (5 m).

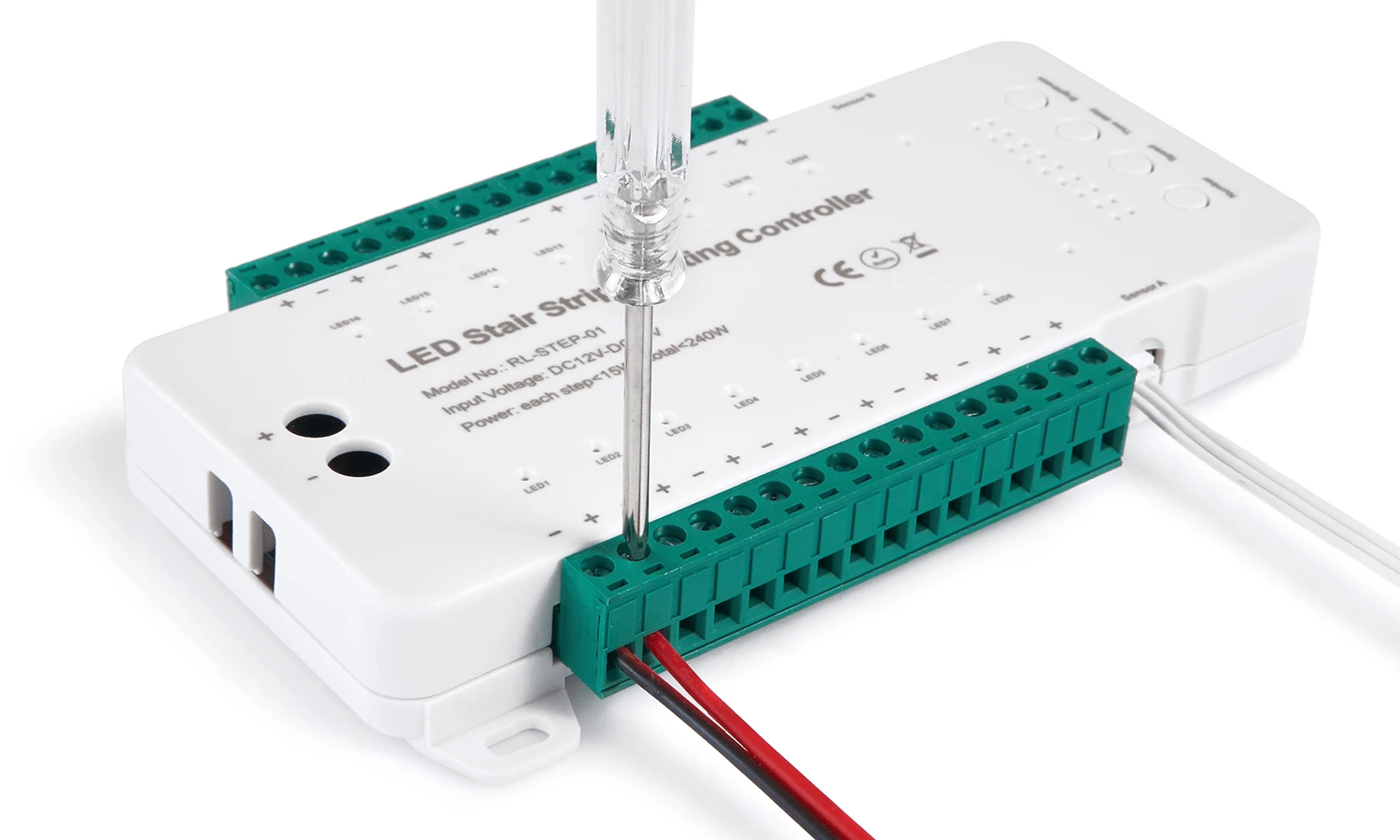

4. Za pomocą śrubokręta zamocuj przewody zasilające i taśmy LED w odpowiednich zaciskach, dokręcając śruby mocujące.
5. Po podłączeniu zasilania ustaw parametry pracy za pomocą przycisków Number, Speed, Time delay i Brightness.

Uniwersalne wykorzystanie efektów świetlnych

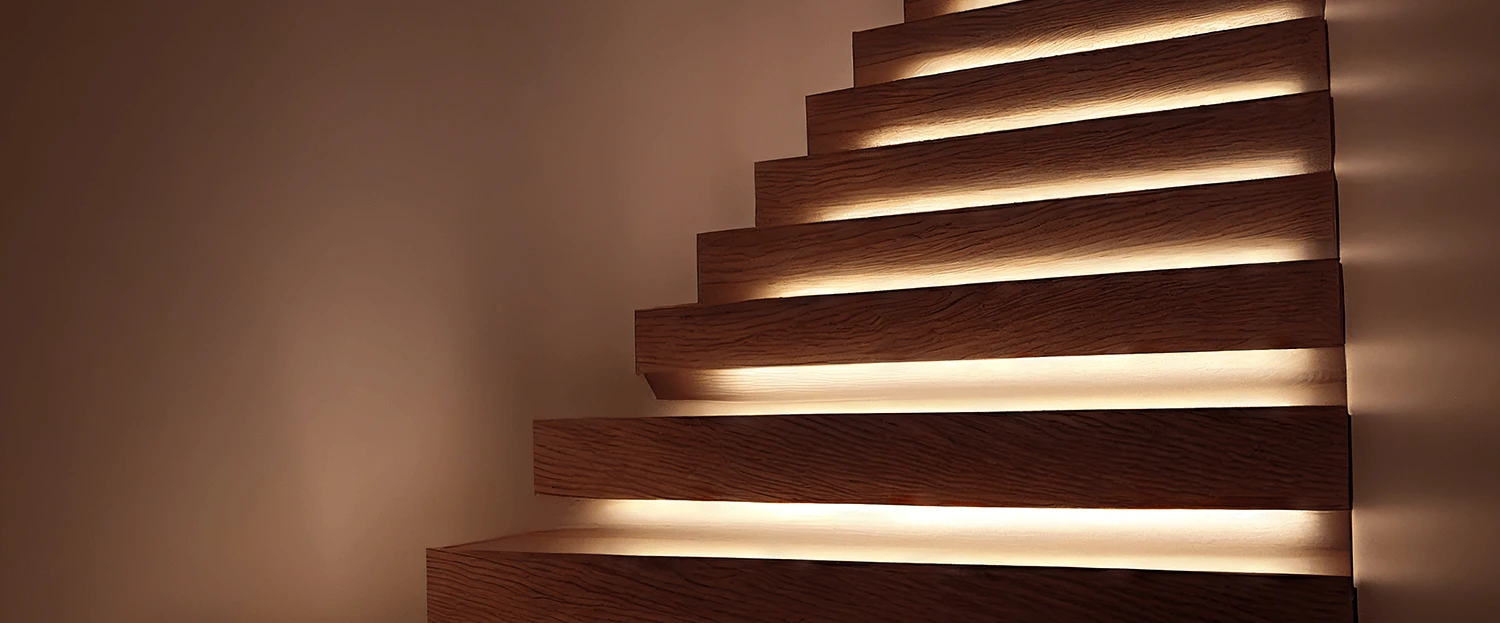

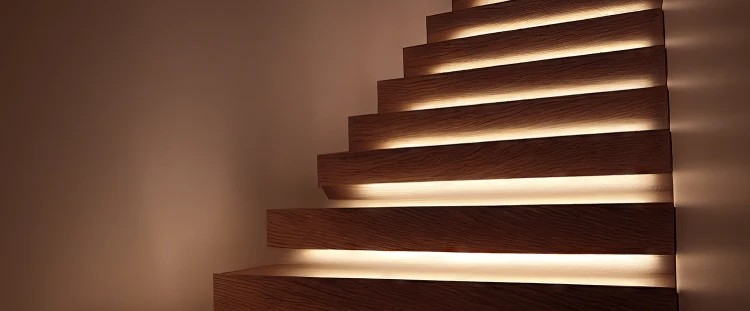

Sterownik schodowy znajduje zastosowanie zarówno w domach prywatnych, jak i w obiektach komercyjnych (biura, hotele, lokale usługowe). Dzięki obsłudze do 16 stopni sprawdzi się przy różnych długościach schodów. Płynne efekty świetlne nadają przestrzeni nowoczesnego charakteru, a jednocześnie zwiększają bezpieczeństwo poruszania się po schodach. Urządzenie świetnie sprawdzi się również jako element dekoracyjny korytarzy, podestów czy półek, a także w instalacjach ekspozycyjnych w galeriach, sklepach i showroomach.

Niewielkie wymiary, wielkie możliwości

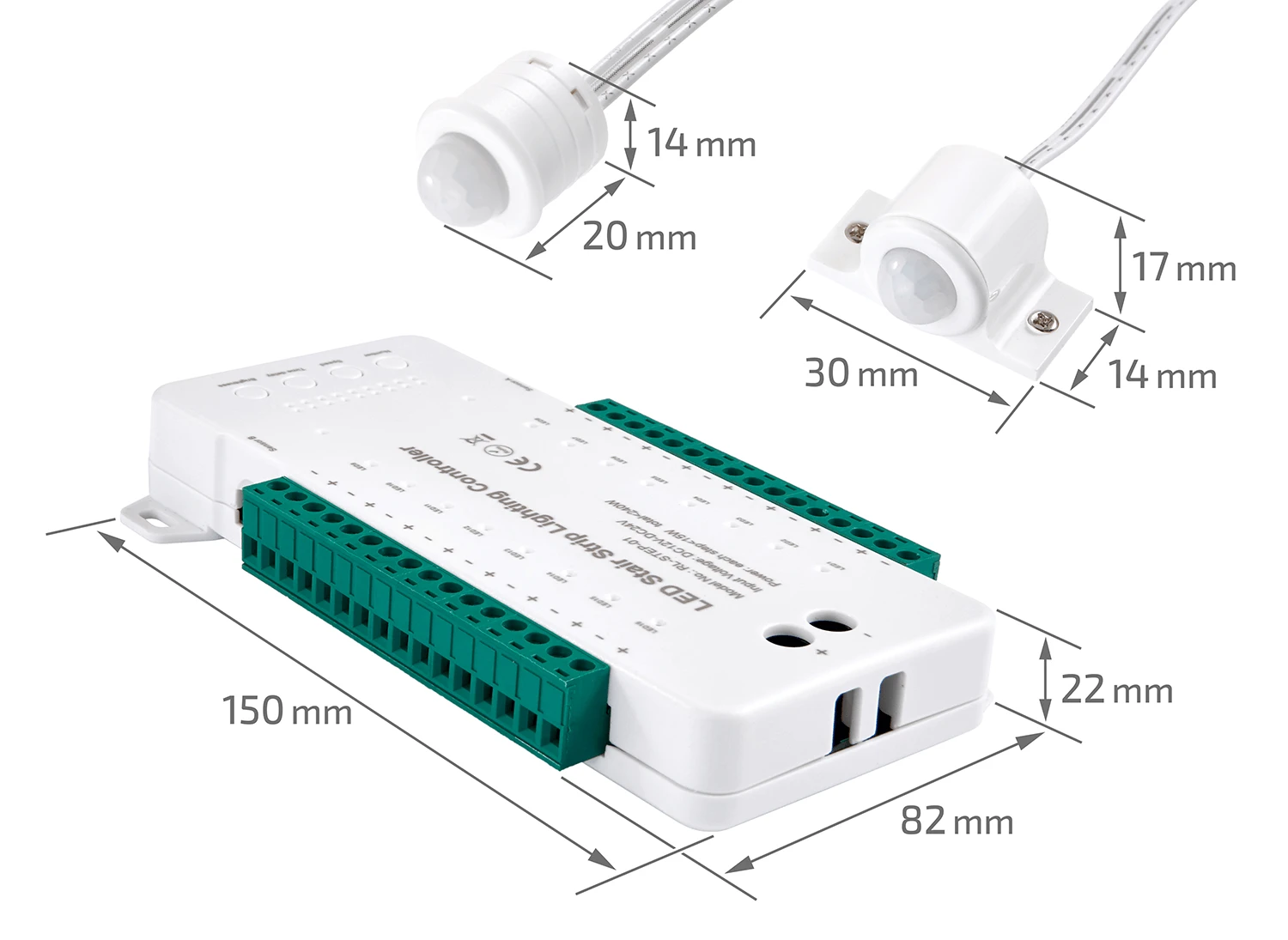

Sterownik RL-STEP-01 wyróżnia się kompaktowymi wymiarami 150 mm x 82 mm x 22 mm, co umożliwia jego wygodne i estetyczne zamontowanie nawet w ograniczonych przestrzeniach, takich jak puszki elektryczne czy szafki instalacyjne. Dołączone czujniki PIR dostępne są w dwóch formach: wpuszczanej (ø20 mm x 14 mm) oraz natynkowej (30 mm x 17 mm x 14 mm), co pozwala na elastyczne dopasowanie do warunków montażowych. Standardowa długość przewodów czujników wynosi 1 metr, a dzięki dołączonemu 5-metrowemu przedłużaczowi można je wygodnie rozmieszczać, dostosowując instalację do indywidualnych potrzeb.

Bezpieczeństwo i jakość potwierdzona certyfikatami

Sterownik schodowy RL-STEP-01 posiada certyfikaty CE i RoHS, co gwarantuje jego bezpieczeństwo, trwałość i zgodność z unijnymi normami ochrony zdrowia oraz środowiska. Produkt nie zawiera niebezpiecznych substancji, takich jak ołów czy rtęć, co potwierdza jego ekologiczność i wysoką jakość wykonania.
