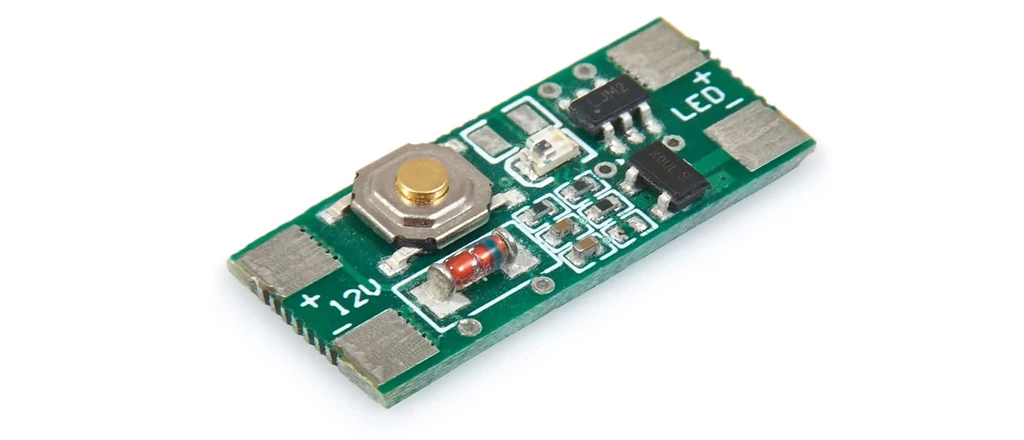

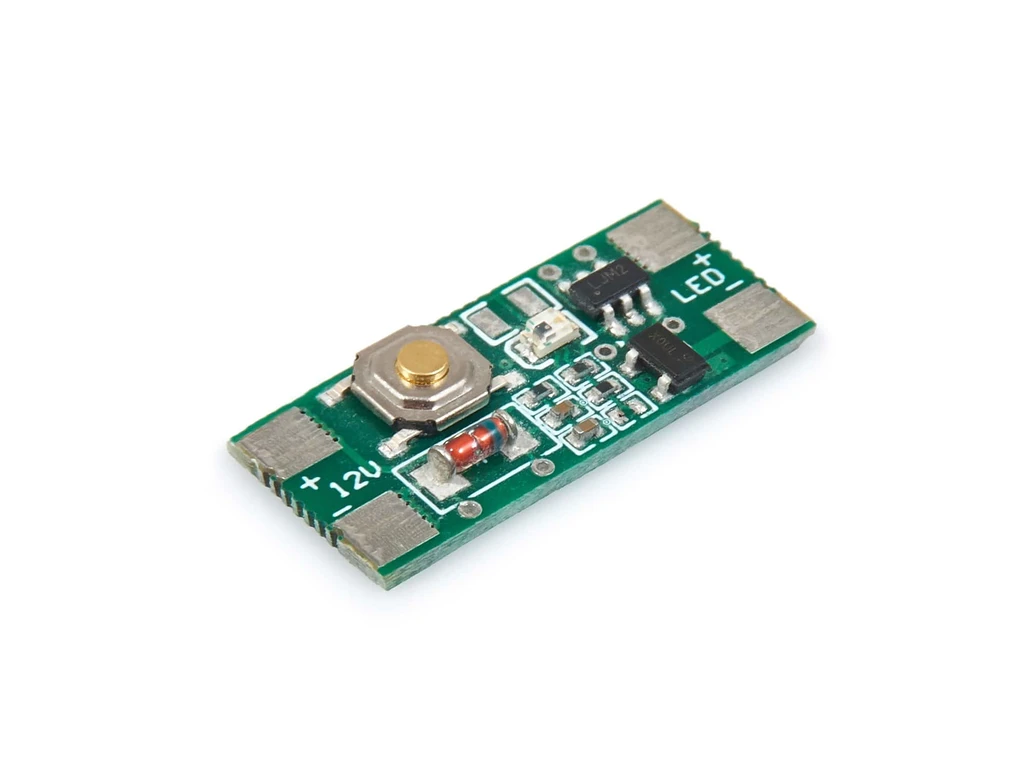

Sterownik do profilu aluminiowego miękkiego załączenia taśm LED SPL01
Sterownik SPL01 do miękkiego załączania LED to produkt który potęguje efekt świetlny taśm LED oraz zwiększa możliwości ustawień światła emitowanego przez zastosowane oświetlenie
Opis

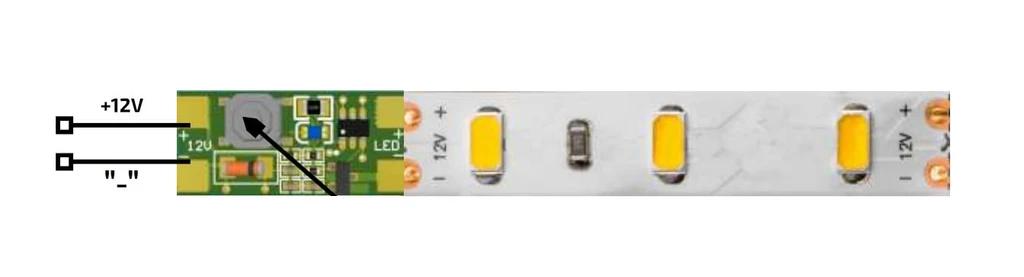

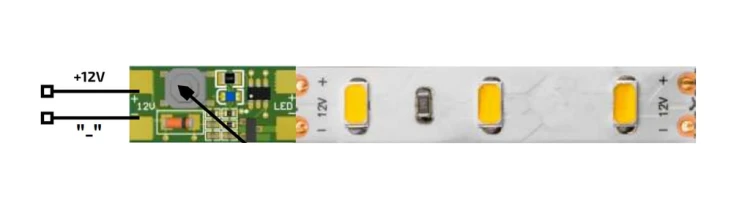

Sterownik przeznaczony jest do włączania jedno kolorowych taśm LED. Efektem działania sterownika jest miękkie załączenie paska LED. Po podaniu napięcia zasilania na wejście "IN" pasek dołączony do wyjścia "OUT" zapali się powoli (miękko) w zaprogramowanym przez użytkownika czasie do maksymalnej zaprogramowanej jasności.
SPL01 pozwala na zaprogramowanie maksymalnej jasności z jaką zapali sie odbiornik LED oraz czasu w jakim załączany odbiornik uzyska jasność maksymalną. Do programowania służy mikro przycisk.
Procedura programowania jest następująca:
Ustawienie maksymalnej jasności świecenia paska LED - na podłączonym i zasilanym układzie naciskamy i przytrzymujemy przycisk, układ zaczyna regulować jasność dołączonego paska LED. W chwili gdy puścimy przycisk sterownik zapamięta ustawioną jasność jako maksymalną.
Ustawienie czasu zapalenia (rozjaśnienia) paska LED - gdy pasek LED jest podłączony i nie ma włączonego zasilania do sterownika, przyciskamy i przytrzymujemy przycisk, a następnie włączamy zasilanie sterownika. Dołączony LED mrugnie i od tego momentu liczony jest czas zapalenia do chwili puszczenia przycisku. Maksymalny czas zapalenia wynosi 8 sekund.
Przy kolejnym podłączeniu sterownika do zasilania, dołączony pasek zapali się od zera do maksymalnej ustawionej jasności w zaprogramowanym czasie. Nastawy sterownika w procesie produkcji nie są ściśle określone i mogą się różnić, dlatego należy zaprogramować sterownik do własnych potrzeb.
Certyfikat CE jest europejskim oznaczeniem, które potwierdza, że produkt spełnia wymagania dotyczące bezpieczeństwa, zdrowia i ochrony środowiska. Z kolei certyfikat RoHS gwarantuje, że produkt nie zawiera szkodliwych substancji, takich jak ołów, rtęć, kadm. Sterownik jest wolny od tych substancji, co oznacza, że jest bezpieczny dla użytkownika i środowiska.
Dane techniczne
Model | SPL01 |
Rodzaj obsługiwanej TL | Jednokolorowa |
Napięcie wej./wyj. | 12 [V] (+3/-2V) |
Max. moc znamionowa | 36 [W] |
Max. natężenie pracy | 3 [A] |
Max. chwilowe natężenie pracy | 3A |
Sposób obsługi | Dotyk |
Sposób podłączenia TL | Przewód |
Sposób podłączenia zasilania | Przewód |
Stopień ochrony | IP20 |
Uwagi | Zwarcie wyjścia przy załączonym napięciu zasilania prowadzi do awarii urządzenia |
Inne | Czas załączenia 0,5 - 8 sekund, regulacja jasności 1-100 [%] |

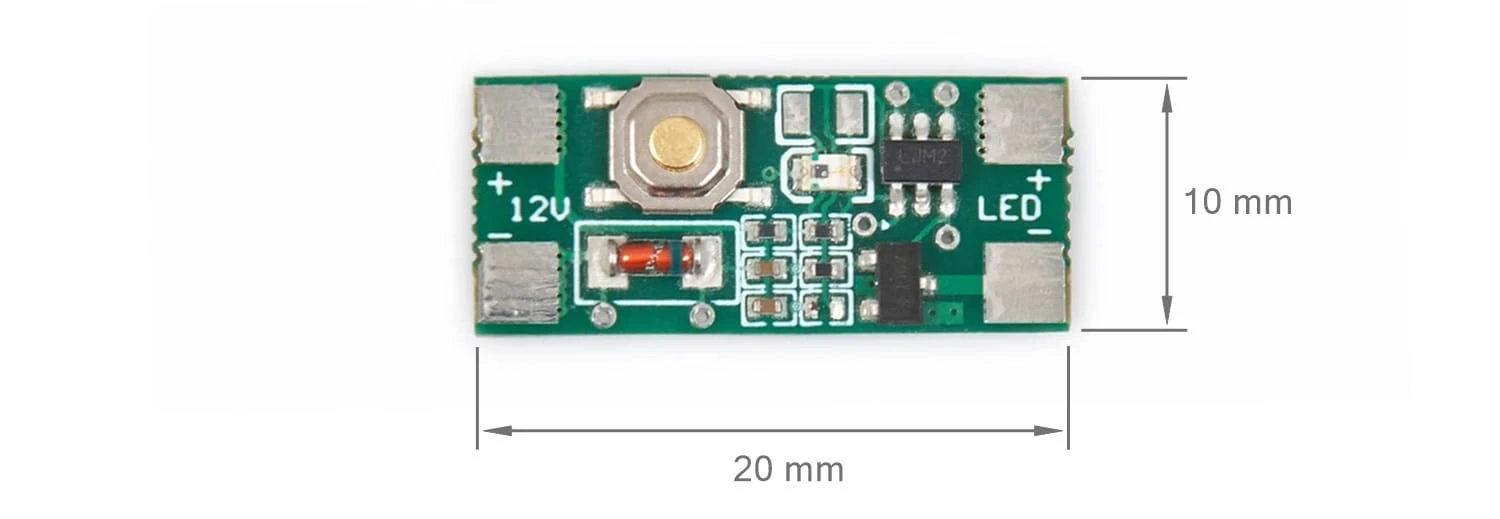

Wymiary | 2x1 [cm] (dł. x szer.) |
